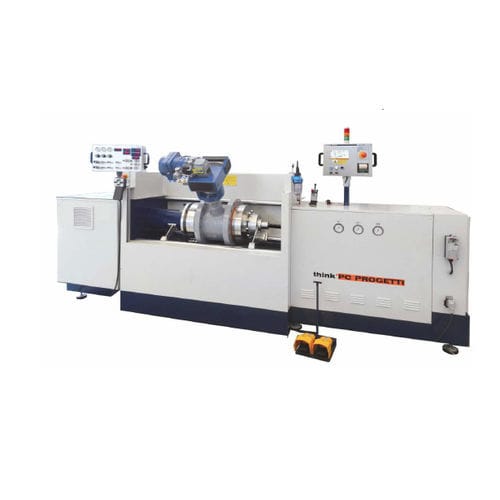

Banc d'essai de pression BO30-2CV/50P

de longevitéde fuitecontrôlé par PLC

Banc d'essai horizontal doté d'un système de serrage combiné : joint radial interne et dispositif de serrage à la presse. Le pont de réaction mobile est déplacé par une colonne vissée qui assure l'absence totale de forces externes sur le corps de la vanne et un cylindre hydraulique peut effectuer un serrage à la presse avec ou sans contrôle proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Une entretoise de 600 mm est placée du côté du pont fixe pour accueillir des actionneurs de grande taille. Un réservoir d'eau est installé dans le sous-sol pour servir de réserve d'eau pour les procédures d'essai. Le processus de test est contrôlé par un automate électronique et un écran tactile LCD. Les données d'essai peuvent être imprimées sur une imprimante thermique 24cln directement dans la zone d'essai ou elles peuvent être téléchargées avec une connexion série (standard) vers un PC basé sur Windows avec le logiciel de certification TestREC. FORCE DE RÉACTION : 50 TON (10% minimum de serrage) (voir tableau des limites de travail) LONGUEUR DE LA VANNE MAX : 620 mm LONGUEUR DE LA VANNE MIN : 0 mm DISTANCE INTERIEURE DES COLONNES : 590 mm Hauteur des axes d'écoulement : 885 mm VAISSEAU D'EAU DU SOUS-SOL : 100 Litres TERMINAISON AUTORISÉE : RF, RTJ, BW, SW STYLE DE SERRAGE : Type 3 - serrage combiné CONTRÔLE DE LA FORCE DE SERRAGE : On/off & proportionnel (option) NORMES DE RÉFÉRENCE : ISO, DIN, API, ANSI, ASTM, FCI, BS (autres sur demande). DEBIT DE REMPLISSAGE : 50 Litres/min POMPE D'ASPIRATION : 36m /h (Option) DEBITEUR STANDARD DE LA POMPE A VIDE : Voir tableau (autres débitmètres sur demande) PRESSION MAXI : 700 bar (eau) - 6 bar (AIR) DIMENSIONS (MECH) : 3670(L) x 600(P) x 1700(H)
