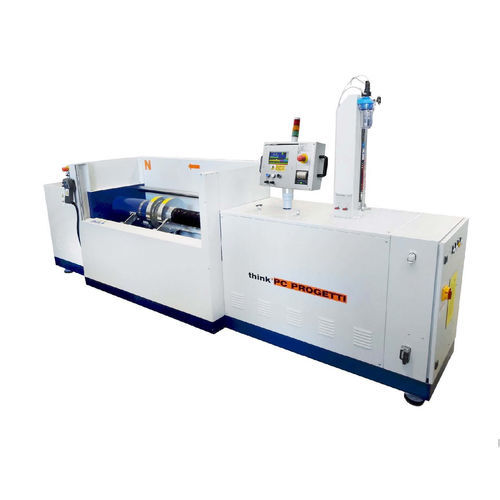

Banc d'essai de pression BO30-2CV/40P

de longevitéde fuitecontrôlé par PLC

Banc d'essai horizontal doté d'un système de serrage combiné : joint radial interne et dispositif de serrage à la presse. Le pont de réaction mobile est déplacé par une colonne vissée qui assure l'absence totale de forces externes sur le corps de la vanne. Un vérin hydraulique peut effectuer un serrage à la presse avec ou sans contrôle proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Un réservoir d'eau est installé au sous-sol pour servir de réserve d'eau pour les procédures d'essai. Le processus d'essai est contrôlé par un automate électronique et un écran tactile LCD. Les données d'essai peuvent être imprimées sur une imprimante thermique 24 cln directement dans la zone d'essai ou elles peuvent être téléchargées avec une connexion série (standard) vers un PC basé sur Windows avec le logiciel de certification TesREC. La sécurité de l'opérateur est assurée par une protection frontale à ouverture automatique. FORCE DE RÉACTION : 40 TON (10% minimum de serrage de la presse) (voir tableau des limites de travail) LONGUEUR DE VANNE MAX : 650mm LONGUEUR DE VANNE MIN : 50mm DÉBATTEMENT INTÉRIEUR DU COLONNE : 460mm Hauteur des axes d'écoulement : 830mm VAISSEAU D'EAU DU SOUS-SOL : 100 litres STYLE DE SERRAGE : Type 3 - serrage combiné CONTRÔLE DE LA FORCE DE CLAMPAGE : On/off & Proportionnel (option) DEBIT DE REMPLISSAGE : 50Litres/min POMPE D'ASPIRATION : 36m2/h (Option) DEBITEUR STANDARD : Voir tableau PRESSION MAXI : 700 -1380 - 2000 - 4000 bar (eau) 450 - 700 bar (gaz) ALIMENTATION PNEUMATIQUE : 6.5 bar @ 1100 Nl/min ALIMENTATION ELECTRIQUE : 3PH + T, 400V@50Hz, 5KW(autre sur demande) DIMENSIONS : 2810(L) x 600(P) x 1670(H)
