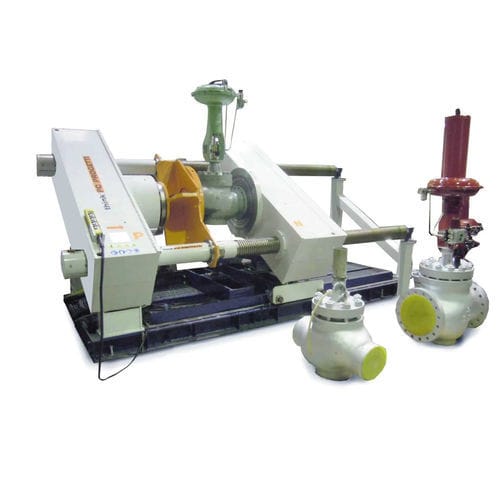

Banc d'essai de pression BO30-2CV/750

de longevitéde fuitecontrôlé par PLC

Banc d'essai horizontal avec un système de serrage combiné : joint radial intérieur et dispositif de serrage à la presse. Conçu pour tester les vannes de contrôle jusqu'à 32″ selon les normes FCI 70-2 et DIN EN 12266. Le pont de réaction mobile est déplacé par deux colonnes vissées qui assurent l'absence totale de forces externes sur le corps de la vanne. Un cylindre hydraulique effectue le serrage à la presse avec ou sans contrôle proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Un réservoir d'eau est installé dans le sous-sol pour servir de réserve d'eau pour les procédures d'essai. Le banc est contrôlé par le skid de pressurisation SKA-100 avec des dispositifs d'actifs de valves de contrôle. FORCE DE RÉACTION : 750 TON (10% de serrage minimum) (Voir le tableau des limites de travail) LONGUEUR DE VANNE MAX : 2200 mm LONGUEUR DE VANNE MIN : 0mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1500mm HAUTEUR DES AXES D'ÉCOULEMENT : 1350mm du sol RÉSERVOIR D'EAU DU SOUS-SOL : 950 Litres ÉLÉVATEURS : 2x10 TON TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 3 - Combiné DIMENSIONS : 4630(L) x 2300 (P) x 2170(H)
