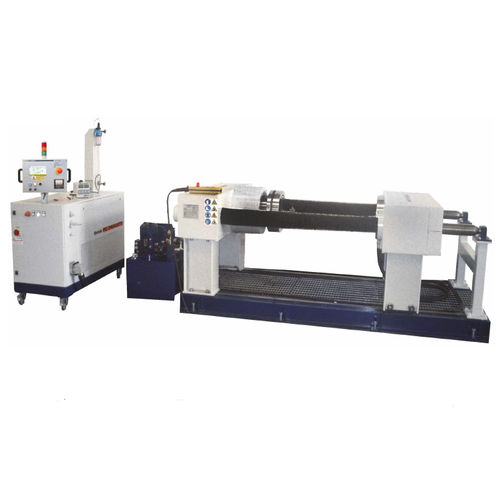

Banc d'essai de débit BO-2CV/250

automatiquepour soupapehydraulique

Banc d'essai horizontal doté d'un système de serrage combiné : joint radial interne et dispositif de serrage à la presse. Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne et un cylindre hydraulique peut effectuer un serrage à la presse avec ou sans contrôle proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Au sous-sol, un réservoir d'eau est installé pour les procédures d'essai. Des ensembles complets de débitmètres peuvent être installés (voir option) pour effectuer des tests d'étanchéité de siège sur les vannes de contrôle. L'installation est contrôlée par le skid de pressurisation SKA-100 ; pour plus d'informations, veuillez consulter les fiches techniques correspondantes. Le banc peut être complété par plusieurs options et accessoires, veuillez contacter notre bureau de vente pour plus d'informations. *La version standard est décrite. Les bancs d'essais peuvent être personnalisés dans tous les aspects techniques selon les préférences du client. Banc d'essai horizontal pour vannes - mod. BO-2CV/250 FORCE DE RÉACTION : 250 TONNES Longueur maximale : 1500 mm LONGUEUR MIN : 0 mm DÉCOUVERTURE INTÉRIEURE DES COLONNES : 1100 mm HAUTEUR DES AXES D'ÉCOULEMENT : 950 mm du sol RÉSERVOIR D'EAU EN SOUS-SOL : 370L. TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 3 - Combinaison de serrage radial intérieur et de serrage par pression avec contrôle proportionnel. NORMES DE RÉFÉRENCE : ISO, DIN, API, ANSI, ASTM, FCI, BS (autres sur demande) DIMENSIONS : 2880(L) x 1310(P) x 1400(H)(Structure mécanique)
