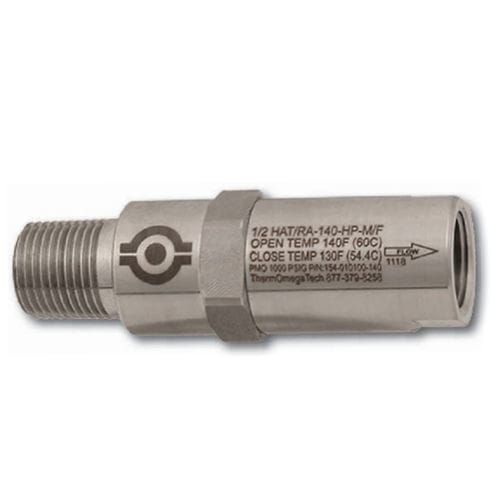

La soupape de décharge thermique de la pompe HAT/RA-HP est conçue pour protéger les systèmes à pression nominale plus élevée (jusqu'à 1000 PSIG [69 BAR]) contre les dommages dus à la surchauffe.
Fonctionnement
La soupape de décharge thermique thermostatique HAT/RA-HP (Heat Actuated Trap/Reverse Acting - High Pressure) à fonctionnement automatique est installée sur la pompe pour surveiller la température du fluide. Si la température du fluide augmente jusqu'à atteindre la plage de fonctionnement de la HAT/RA-HP, l'actionneur thermique modulera l'ouverture de la vanne pour évacuer le fluide en surchauffe. Lorsque la température de sortie baisse, la vanne se module vers la position fermée, réduisant ainsi le débit. Cette action modulante maintient une température de fluide relativement constante et réduit le gaspillage d'eau et d'énergie.
Applications typiques
La soupape de décharge thermique thermostatique HAT/RA-HP est couramment utilisée comme soupape de décharge thermique sur les pompes à incendie et les pompes à eau haute pression pour les refroidir lorsqu'elles tournent au ralenti. Elle peut être utilisée comme vanne de régulation pour maintenir le débit de glycol, d'eau ou d'autres fluides dans les applications de refroidissement critiques et pour éliminer de manière économique la chaleur d'un équipement ou d'un processus
Caractéristiques de conception
Actionneur thermique exclusif à actionnement automatique Thermoloid® à mélange de cire
Conçu pour les systèmes à haute pression - jusqu'à 1000 PSIG
Corps, raccords, ressort et bouchon en acier inoxydable
Faible masse compacte - réponse rapide
Résistant à la corrosion - longue durée de vie
Bouchon à piston pour une fermeture fiable
Fonctionne dans une bande de température étroite
Avantages
Fonctionnement autonome - aucune source d'énergie externe n'est nécessaire
Protège la pompe et les joints d'étanchéité de la pompe contre les dommages dus à la surchauffe
Maintient une température de refoulement constante
Améliore l'efficacité du système
N'est pas affecté par les variations de pression
---
