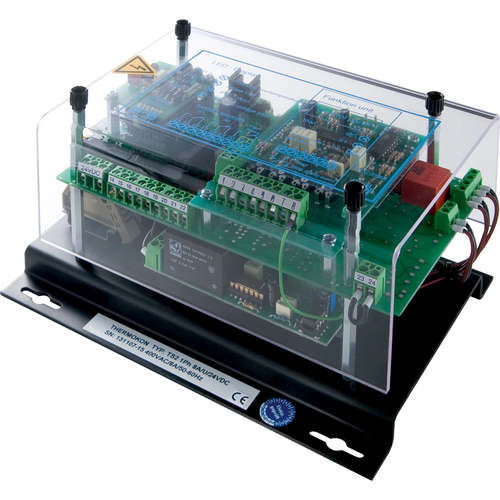

Contrôleur de puissance à thyristors TS2

triphasépour des applications d'éclairagepour système de chauffage

Gradateur de puissance pour la commande de puissance des équipements (ventilateurs, pompes, lampes, registres, fours industriels). De conception compacte et solide, il assure une grande fiabilité de fonctionnement. • Choix du produit : Gradateur de puissance • Configuration : cavalier, interrupteurs DIP • Tension de sortie : tension de référence pour le potentiomètre: 10 V = • Contact de commutation : signal de contact à 100% Ua, signal de contact en cas de défaut, contacts change-over, 2A pour 230 V ~, flottant, sortie pour charges ohmiques et inductives, 50 kW (400 V ~ / 75 A), 60 kW (400 V ~ / 90 A), 78 kW (400 V ~ / 120 A) • Entrée : entrée pour potentiomètre 2,5..10 kΩ, entrée pour PTC selon DIN 44081, pilotage via le signal de consigne 0..10 V =, 0..20 ou 4..20 mA, configurable en option • Conditions ambiantes (°C) : 0..+55 • Alimentation : L1, L2, L3, N: 400 V ~ 48..62 Hz, auto-synchronisation • Consommation : typ. 202 W, typ. 243 W, typ. 324 W • Afficheur : 9 LEDs pour afficher l'état du dispositif • Boîtier : aluminium, couverture en plexiglas • Protection : IP23 • Raccordement : connexions d'alimentation, vis de raccordement M8 pour cosse de câble, électronique de commande de connexion, max. 1,5 mm² • Montage : 4 trous de montage Ø=8 mm pour montage sur plaques de montage galvanisées (armoire de commande) • Longueur du dispositif (mm) : 200 • Largeur du dispositif (mm) : 140 • Hauteur du dispositif (mm) : 115
