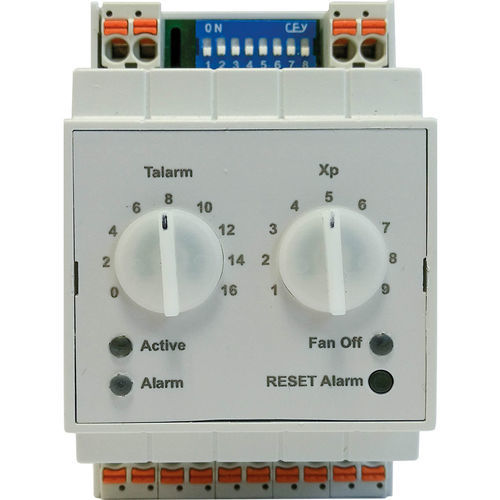

Thermostat pour maintien hors-gel TFRe active

électroniqueréglableNO

Thermostat électronique antigel pour la surveillance de la température des échangeurs de chaleur air/eau chaude afin d'éviter d'endommager le système de ventilation. La mesure de température est généralement réalisée par un capteur avec un temps de réponse rapide à la sortie de l'échangeur de chaleur. Lorsque la valeur limite réglée est dépassée, le TFRe remplace le signal de commande d'origine de la soupape de chauffage par une ouverture de soupape plus grande afin d'empêcher le gel. Si la température baisse encore, le ventilateur est arrêté pour la protection du système et l'unité de contrôle reçoit une alerte. Pour la détection de la température dans la sortie d'eau de l'échangeur de chaleur, un capteur à réponse rapide (par exemple TF14 avec KL4VA) doit être utilisé (pas fourni). • Choix du produit : Thermostat de protection antigel • Application : Mesurer les valeurs • Paramètres mesurés : température • Protocoles/Digit.-Analog. : Actif, 0..10 V, Contact de commutation • Fonctions : au contrôle actionneurs de vanne, contrôleur intégré, contrôleur P intégré, protection antigel, alarme en cas de rupture de câble ou de court-circuit du capteur, consigne d'alarme 0..+16 °C (hystérésis de commutation 0..+3 °K réglable) • Éléments de commande : 2 boutons rotatifs (Talarm et Xp) • Configuration : interrupteurs DIP • Tension de sortie : 0..10 V (valeur de température mesurée 0..+100 °C), 0..10 V (valeur de contrôle pour l'actionneur de la vanne 0..+100%), charge max. 10 mA • Contact de commutation : contact NO ventilateur, flottant, pour 250 V ~, charge max. 6 A, contact NO alarme, flottant, pour 30 V ~, charge max. 1 A
