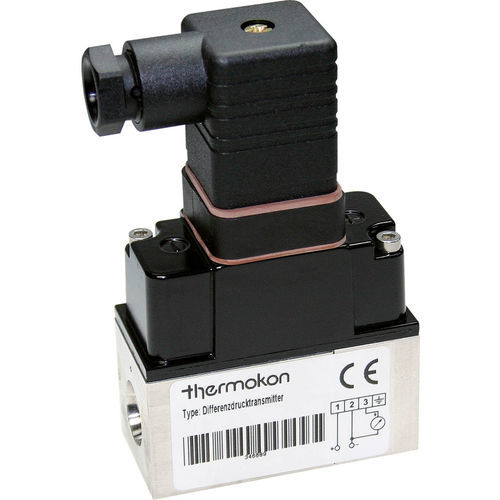

Transmetteur de pression différentielle DPL series

4-20 mA0-10 V15 Vcc

Le transmetteur de pression différentielle détecte la pression différentielle dans les fluides liquides. Les domaines d'application types sont le débit d'entrée et de retour dans les systèmes de chauffage comme la surveillance des filtres et des compresseurs. Pour une connexion facile, nous conseillons le câble de raccordement de 5 m avec connecteur (voir accessoires). • Choix du produit : Transducteur de pression différentielle • Application : Mesurer les valeurs • Paramètres mesurés : pression différentielle • Protocoles/Digit.-Analog. : Actif, 0..10 V, 4..20 mA • Tension de sortie : 0..10 V, charge min. 2 kΩ • Courant de sortie : 4..20 mA, charge max. 900 Ω • Gamme de fonctionnement température boîtier (°C) : -20..+50 • Gamme de fonctionnement humidité : max. 85% rH sans condensation permanente • Gamme de fonctionnement pression : max. 6 bar, max. 16 bar, fluides • Plage de mesure de pression : 0..1 bar, 0..2,5 bar, 0..4 bar, 0..6 bar • Précision pression : ±1% de la plage de mesure (typ. @ -5..+75 °C) • Alimentation : 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV • Consommation : typ. 0,37 W (24 V =), max. 0,5 W (24 V =), 0,9 VA (24 V ~) • Matériel en contact avec médias : acier inoxydable, G1/4" • Boîtier : acier inoxydable V2A (1.4305), couvercle en aluminium moulé sous pression, capteur de mesure céramique • Couleur : noir • Protection : IP54, selon EN 60529 • Raccordement : fiche d'angle DIN 43650, modèle A • Longueur de l'emballage (mm) : 170 • Largeur de l'emballage (mm) : 120 • Longueur du dispositif (mm) : 67 • Largeur du dispositif (mm) : 30
