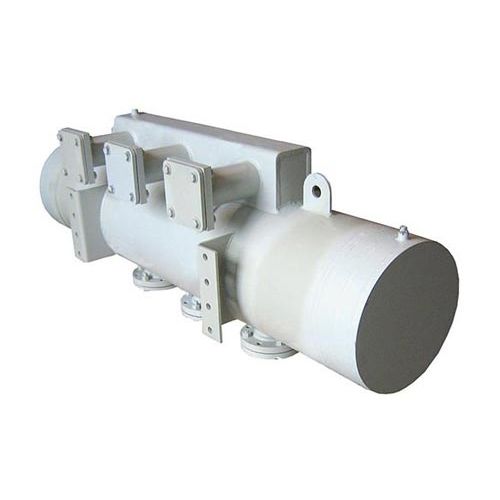

Échangeur de chaleur à tubes et calandre caleos

liquide / liquidepour l'industrie

Les propriétés physico-chimiques, l’état (liquide, gazeux ou solide) et la corrosivité des fluides impliqués dans les procédés industriels sont extrêmement variés. Le chauffage ou le refroidissement de tels fluides nécessite une technologie d’échangeur à la fois souple et efficace. Les échangeurs standardisés ne peuvent répondre à toutes les contraintes présentes dans ces procédés bien particuliers. Les échangeurs à faisceau tubulaire (échangeurs tubes et calandre) de Thermofin sont conçus sur mesure, intégrants ainsi de nombreuses spécificités pour répondre avec précision à vos besoins. DÉTAIL Un schéma typique d’un échangeur à faisceau tubulaire, aussi appelé échangeur multitubulaire ou échangeur tubes et calandre, est présenté ci-dessous. L’appareil est constitué d’un faisceau de tubes, disposés à l’intérieur d’une enveloppe dénommée calandre. L’un des fluides circule à l’intérieur des tubes et l’autre à l’intérieur de la calandre, autour des tubes. Le nombre de chicanes ainsi que leurs formes sont optimisés afin d’améliorer le transfert de chaleur. À chaque extrémité du faisceau sont fixées des boîtes de distribution qui assurent la circulation du fluide à l’intérieur des tubes. Leur configuration peut être à une seule ou à plusieurs passes. La calandre est elle aussi munie de tubulures d’entrée et de sortie (connexions) pour le fluide qui circule à l’extérieur des tubes suivant le chemin imposé par les chicanes. Le choix du diamètre des tubes est aussi optimisé en fonction de la nature du fluide qui y circule.
