Ampoule reed unipolaire RI-25 series

à découpagemicro

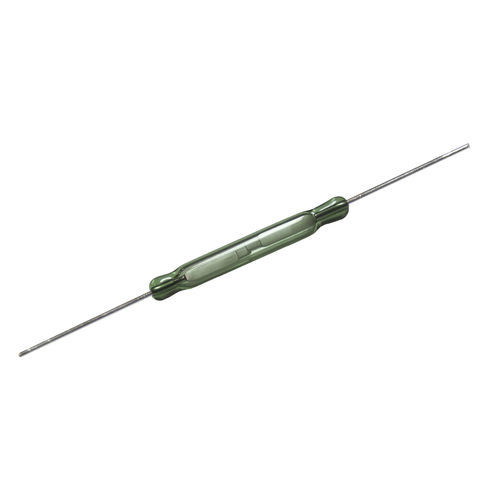

Micro-interrupteur à lames sèches scellé hermétiquement dans une enveloppe de verre remplie de gaz. Type unipolaire, unidirectionnel (SPST), avec des contacts normalement ouverts, et contenant deux anches actionnées magnétiquement. L'interrupteur est du type à double extrémité et peut être actionné par un électro-aimant, un aimant permanent ou une combinaison des deux. Le dispositif est destiné à être utilisé dans des applications à forte charge dans des relais ou des dispositifs de commutation. Caractéristiques ▪ Peut supporter une charge allant jusqu'à 25 W couches de contact : or, ruthénium plaqué ▪ Joint verre-métal et alignement des lames de qualité supérieure ▪ Excellente durée de vie et fiabilité ▪ Conformité RoHS AT-Personnalisation / Délais exécutés Outre les modèles standard, des produits personnalisés peuvent également être fournis, offrant les options suivantes : - Fonctionnement et libération des gammes selon les spécifications du client - Fils coupés et/ou exécutés Bobines Toutes les caractéristiques sont mesurées à l'aide de la bobine standard Philips. Pour les définitions de la bobine standard Philips, voir les "Notes d'application" dans la section Informations techniques et d'application des commutateurs Reed de ce catalogue. Durée de vie et fiabilité Les données relatives à la durée de vie indiquées ci-dessous sont valables pour une bobine alimentée à 1,25 fois la valeur de fonctionnement maximale publiée pour chaque type de la série RI-25. Données mécaniques Les contacts sont normalement ouverts ; le plomb est étamé ; la masse nette est d'environ 190 mg ; les contacts peuvent être montés dans n'importe quelle position. Choc Les interrupteurs sont testés conformément à la norme "IEC 68-2-27", essai Ea (accélération de pointe de 150 G, demi-onde sinusoïdale ; durée 11 ms). Un tel choc ne provoque pas la fermeture d'un interrupteur ouvert (en l'absence de champ magnétique), ni l'ouverture d'un interrupteur maintenu fermé par une bobine de 80 AT.
