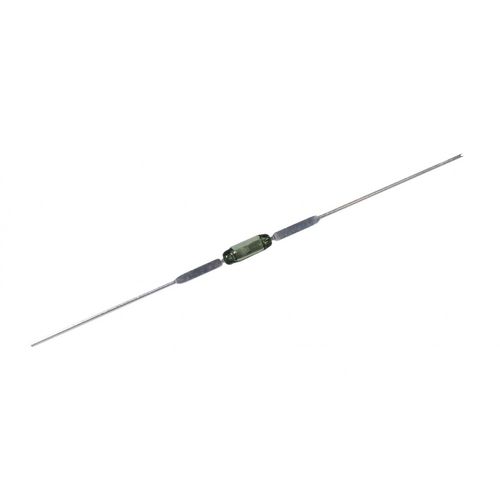

Interrupteur à ampoule reed unipolaire RI-80

subminiaturemicrode proximité

Interrupteur ultra-micro à lames sèches, scellé hermétiquement dans une enveloppe de verre remplie de gaz. Type unipolaire, unidirectionnel (SPST), avec des contacts normalement ouverts, et contenant deux anches actionnées magnétiquement. L'interrupteur est du type à double extrémité et peut être actionné par un électro-aimant, un aimant permanent ou une combinaison des deux. Le dispositif est destiné à être utilisé dans des capteurs, des relais, des compteurs d'impulsions ou des dispositifs similaires. Caractéristiques ▪ Idéal pour les commutations ATE, les capteurs de proximité et les applications médicales couches de contact : or, ruthénium pulvérisé ▪ Joint verre-métal et alignement des lames supérieurs ▪ Conforme à la directive RoHS AT-Customization / Performed Leads Outre les modèles standard, des produits personnalisés peuvent également être fournis, offrant les options suivantes : - Fonctionnement et libération des gammes selon les spécifications du client - Fils coupés et/ou exécutés Bobines Toutes les caractéristiques sont mesurées à l'aide de la bobine standard Philips. Pour les définitions de la bobine standard Philips, voir les "Notes d'application" dans la section Informations techniques et d'application des interrupteurs Reed de ce catalogue. Durée de vie et fiabilité Les données relatives à la durée de vie indiquées ci-dessous sont valables pour une bobine alimentée à 1,25 fois la valeur de fonctionnement maximale publiée pour chaque type de la série RI-80. Conditions à vide (fréquence de fonctionnement : 100Hz) Durée de vie : minimum 108 opérations avec un taux de défaillance inférieur à 2 x 10-9 avec un niveau de confiance de 90%. Critères de fin de vie : Résistance de contact > 1Ω après 2 ms Temps de relâchement > 2 ms (verrouillage ou collage du contact). Conditions de charge (charge résistive : 5V ; 100 mA ; fréquence de fonctionnement : 170 Hz) 107 opérations avec un taux d'échec inférieur à 10-8 avec un niveau de confiance de 90%.
