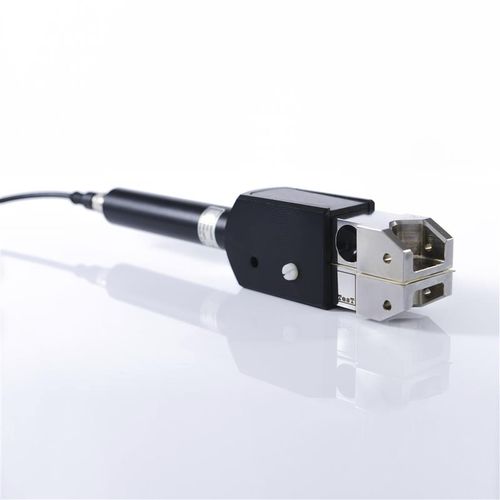

Capteur de force en cisaillement 314 seriestype poutrepar jauge de contrainteavec traitement de signal intégré
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- en cisaillement
- Construction
- type poutre
- Technologie
- par jauge de contrainte
- Autres caractéristiques
- en acier inoxydable, avec traitement de signal intégré, IP66
- Force
2 kN, 5 kN, 10 kN, 20 kN, 30 kN
- Longueur
257 mm, 270 mm
(10,118 in, 10,63 in)- Hauteur
43 mm, 72 mm
(1,69 in, 2,83 in)
Description
Les dynamomètres électriques de la série 314 sont fabriqués en acier spécial. Le corps de mesure est conçu comme un capteur de force de cisaillement. Ils sont utilisés en permanence et occasionnellement pour des tâches d'AQ. Le modèle 314 est particulièrement adapté au contrôle des forces sur les machines de soudage par points. Les faibles distances entre les électrodes de soudage ont été prises en compte lors de la conception. Les mesures peuvent également être effectuées lorsque le courant de soudage est mis sous tension, car le corps de mesure est isolé de toutes les autres pièces.
L'électronique d'évaluation 813 est toujours comprise dans la livraison du modèle 314.
Incertitude de mesure - ≤ ± 0,1% de la valeur finale
•TEDS
•Transducteur de force manuel
•Boulonnerie & Visserie
•Électrique
Force
