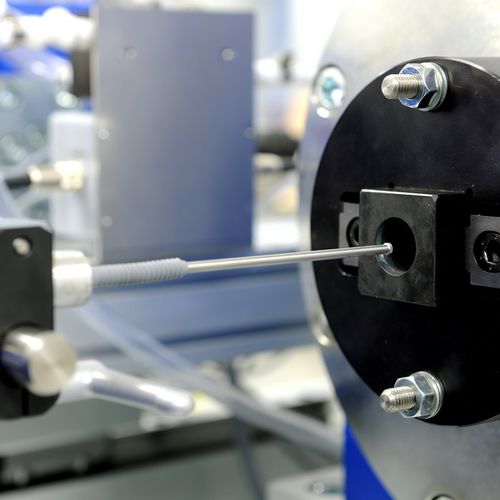

Extensomètre pour boulon 252

Dans la version standard d'une machine de contrôle de vis, le changement de longueur d'une vis est calculé en utilisant le pas du filetage. C'est suffisant dans la plupart des cas. Pour des exigences particulières dans le contrôle des vis, des capteurs de contrainte peuvent être utilisés pour mesurer directement la variation de longueur de la vis à contrôler. Un dispositif est fixé au-dessus du capteur multicomposant, dans lequel deux capteurs de mesure balaient l'extrémité de la vis et le support inférieur de la vis. Lors du serrage de la vis, il se produit une dilatation nécessaire pour déterminer la limite d'élasticité. Les appareils à ultrasons peuvent être intégrés pour mesurer le changement de longueur. Cependant, ces valeurs de mesure ne sont souvent pas adaptées à une représentation dans une courbe en raison de la transmission très lente des valeurs mesurées.
