Machine de trempe à induction

automatiqueverticale

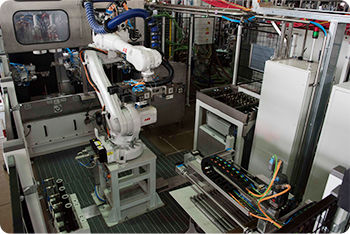

SYSTÈME DE TREMPE PAR INDUCTION EN LIGNE POUR LES ARBRES DE TRANSMISSION Système de trempe par induction en ligne à 4 stations avec chargement et déchargement automatique par robot pour le traitement des arbres de transmission MACHINE DE TREMPE VERTICALE À 4 STATIONS POUR ARBRES DE TRANSMISSION AVEC CHARGEMENT ET DÉCHARGEMENT AUTOMATIQUE PAR ROBOT L'installation est composée des macroblocs suivants : Machine de trempe : machine verticale de trempe par induction à 4 stations, équipée de 2 générateurs de chauffage par induction. Chacune d'entre elles a une puissance de sortie de 300 kW. Ils sont capables de travailler même individuellement, sur un cycle réduit, pour répondre à toute baisse de production. Les lunettes permettent de limiter la déformation axiale des arbres. Le contrôle du système, confié à la CN Siemens 840D SL, et la mécanique spécialement conçue, permettent de traiter des diamètres différents sans avoir à changer aucun équipement mécanique. Le même inducteur est utilisé pour tous les types d'arbres. Station de mesure : elle vise à vérifier que les arbres d'entrée correspondent à ceux chargés dans la recette de la CNC. Le contrôle porte sur la longueur, les diamètres et le positionnement de la rainure. Le système singularise et positionne les arbres à la distance requise par les pinces du robot. Robot : le robot, équipé d'une double pince, prélève les arbres dans la station de mesure et les place dans la machine entre les contre-pointes, puis il prélève les arbres trempés et les dépose, selon le cas, sur le convoyeur de sortie, dans la station de contrôle qualité ou dans la zone des rejets. Autres : tiroir pour le contrôle de la qualité, système de refroidissement du liquide de trempe avec réservoir, filtre et pompes, gardes et barrières équipées de fermetures à verrouillage et unité de contrôle des paramètres.
