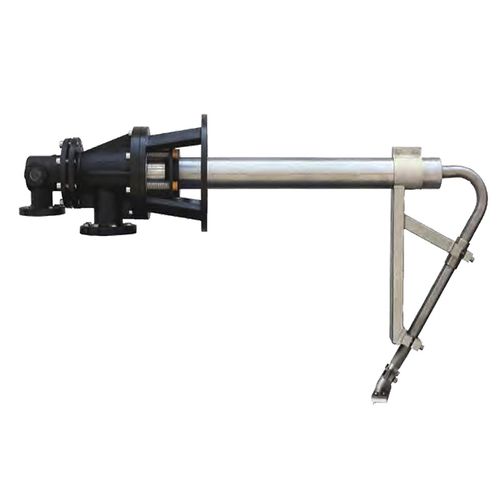

Raccord tournant pour vapeur GS

à passage multiplepour l'industrie du papieren carbone

1. Tête de coude 2. Corps 3. Ensemble de pistons 4. Plaque d'usure 5. Tuyau de support horizontal 6. Tuyau de siphon 7. Joint de carbone 8. Printemps Joints rotatifs pour l'industrie de la fabrication du papier, Série GS Les joints rotatifs de la série GS adoptent la technologie de joint à surface convexe, techniques avancées de processus QPQ et conception à ressorts multiples, permettant une fuite nulle et une efficacité élevée. D'autres composants fiables incluent un anneau en graphite importé, Joint torique et siphon stationnaire. Différent des produits de la série QGX, cette série de raccords rotatifs est extrêmement adaptée aux environnements de travail à ultra-haute vitesse (plus que 1000 tr/min). Configurations principales: Tête de coude, plaque d'usure, corps, composant, tube de support horizontal, bague d'étanchéité, printemps Principaux avantages des joints rotatifs 1. Assemblage de joints équilibré optimisé 2. L'ensemble multi-ressorts compense le désalignement axial 3. Le piston absorbe le désalignement axial 4. Antimoine- paquet de joint imprégné 5. Siphon stationnaire en porte-à-faux dur 6. Le tube de support renforce l'assemblage du siphon pour maintenir un dégagement optimal du siphon 7. Aucun entretien requis 8. Durée de vie prolongée du joint et fiabilité accrue. 9. Pour les applications de machines à papier à grande vitesseParamètres techniques des syndicats rotatifs
