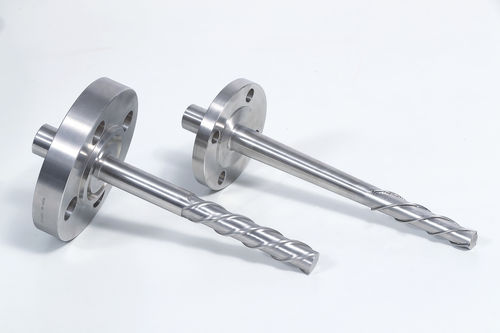

Doigt de gant à visser

en acier inoxydablepour capteur de température

Les doigts de gant Helical Strake Thermowell sont des doigts de gant spécialement construits qui ont des caractéristiques de conception spéciales qui permettent au doigt de gant d'être soutenu bien à l'intérieur d'un écoulement de fluide. Caractéristique spéciale de ce doigt de gant est constitué de crêtes hélicoïdales construites à l'aide de calculs standard, ces crêtes hélicoïdales réduisent la formation de tourbillons à l'intérieur du flux de fluide grâce au doigt de gant qui réduit les vibrations jusqu'à 90% par rapport à un doigt de gant normal. la construction de ce doigt de gant est basée sur les paramètres fournis dans la norme STS- 1 de l'ASME. Avantages > Réduit les effets causés par l'excrétion de tourbillons > Durée de vie plus longue par rapport à une construction normale > Longueurs d'insertion possibles avec le même diamètre > Pas besoin de colliers d'appui. > Réduit de 90% l'amplitude des oscillations > Installation simple et rapide > Convient pour des débits élevés et de petites tailles de buses > Meilleur temps de réponse que les méthodes conventionnelles > Élimine l'utilisation de colliers de soutien >> Matériau du doigt de gant : Inox 304/310/316, Inconel 600, Monel 400 etc. >> Doigt de gant extérieur : min 9.2mm >> Diamètre du doigt de gant : min 3.2mm >> Raccordement au process : selon les besoins (à bride/fileté/soudé) >> Epaisseur de paroi : min 3mm >> Epaisseur de la pointe : min 3mm >> Longueur non supportée : 63.5mm - 600mm >> Longueur de l'hélice : Selon les besoins. >> Hauteur de paille hélicoïdale : 10% OD (selon la norme ASME) >> Pas hélicoïdal : 5xOD (selon la norme ASME). >> Nombre de brins : 3 numéros à 120° l'un de l'autre. >> Angle d'attaque : 58° (selon la norme ASME). >> Construction de la paille : usinée / soudée au fil.
