Résistance d'harmonique

de déchargede surintensitéà découpage

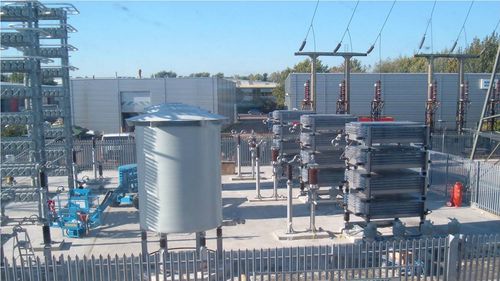

Les résistances du filtre harmonique sont utilisées pour éliminer les distorsions dangereuses (harmoniques) générées à l'intérieur du réseau en raison de la connexion d'un nombre croissant de convertisseurs électroniques de puissance. Les principaux problèmes causés par les harmoniques, qui sont des courants sinusoïdaux avec des fréquences et des amplitudes différentes par rapport aux courants nominaux du réseau 50/60 Hz, sont les suivants : augmentation des pertes sur la ligne dysfonctionnement des équipements de test interférences avec les systèmes radio et téléphoniques résonances courants élevés au point neutre Ces résistances de filtrage des harmoniques, utilisées avec des réacteurs et des condensateurs, permettent de réduire et de filtrer les harmoniques. Les principales caractéristiques des résistances TELEMA sont les suivantes : faible variation de la valeur de résistance à chaud faible surchauffe de fonctionnement haute fiabilité isolations élevées, internes et à la terre conception spécifique de l'isolation pour garantir l'intégrité de l'unité en cas de surtensions dues à des décharges atmosphériques ou à des commutations dans le réseau test d'impulsion supporté jusqu'à 400 kV toutes les parties conductrices sont connectées à un potentiel bien connu
