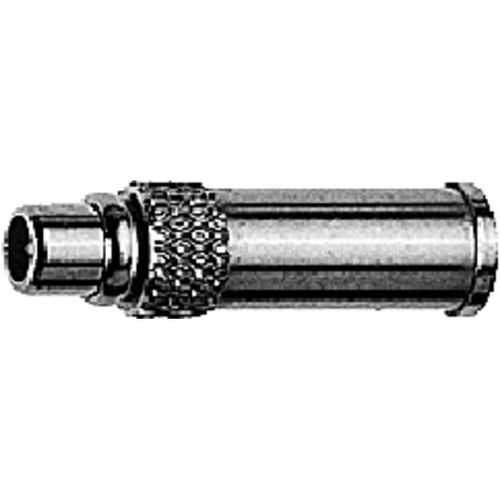

Connecteur RF 100025090

MCXCMSdroit

MMCX Straight Plug Crimp Nom d'article - MMCX Plg str cr/cr G3 Groupe de câbles ; câble - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Remarques - sertissage/sertissage Assemblage - C2822 La série MMCX de connecteurs micro-miniatures est une version plus petite du MCX et utilise également un accouplement par pression. Ils conviennent pour une utilisation jusqu'à 6 GHz. L'impédance est contrôlée à 50 Ω. Les connecteurs sont disponibles pour les câbles flexibles, conformables et semi-rigides. Des modèles sont disponibles pour le montage sur des cartes de circuits imprimés par soudage à travers les trous, par pressage et par la technologie de montage en surface (SMT). Les techniques de soudure et de sertissage sont utilisées pour terminer cette série sur les câbles. En raison de leur petite taille, ces connecteurs peuvent être utilisés dans les instruments les plus petits ainsi que dans les équipements de communication personnels. Durabilité (Matings) - ≥ 500 Matériau : contacts à ressort - CuBe2 Finition : conducteur intérieur - Ni2Au1.27 Matériau : conducteur extérieur - CuZn39Pb3 Force d'insertion - ≤ 18 N Finition : Conducteur extérieur - Ni2Au0.8 Matériau : autres pièces métalliques - CuZn39Pb3 Finition : Autres parties métalliques - Ni5Au0.2 Débrayage - 6 - 18 N Matériau : isolateurs - PTFE Catégorie climatique selon IEC 60068 - 1 - 55/155/21 Résistance de contact conducteur intérieur - ≤ 5 mΩ Résistance de contact conducteur extérieur - ≤ 2,5 mΩ Résistance d'isolation - ≥ 1 GΩ Impédance - 50 Ω Perte de retour : Style droit - ≥ 20 dB/6 GHz Perte de retour : Style angulaire - ≥ 16,5 dB / 6 GHz Tension d'épreuve - 500 V/50 Hz Tension de fonctionnement - 170 Veff/50 Hz Gamme de fréquences jusqu'à - 6 GHz Normes - EN 122340
