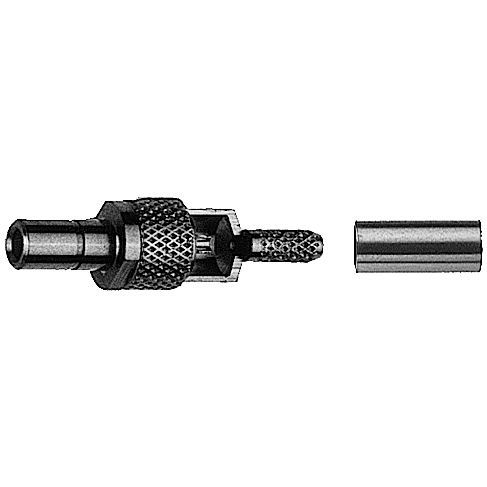

Connecteur RF 100024915
SSMBdroità sertir

connecteur RF
connecteur RF
connecteur RF
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
RF
Format
SSMB
Forme
droit
Type de connexion
à sertir, à ressort
Spécification électrique
de fréquence
Matériau
en métal, en nickel, en or, en bronze blanc
Applications produit
de prise, de brasure en feuillard, application, de câbles, de câble électrique, pour pièces, pour circuits imprimés
Domaine
de circuit imprimé
Autres caractéristiques
IEC, à faible encombrement, MiL, flexible
Impédance

50 Ohm

Tension

250 V

Description

SSMB Fiche droite à sertir G3 (RG-178B/U) Nom de l'article - SSMB Plg str sd/cr G3 Au Groupe de câbles ; câble - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Finition - Or Assemblage - C2413 La série de connecteurs SSMB utilise un couplage instantané et convient aux applications jusqu'à une fréquence de 3 GHz. L'impédance est contrôlée Des modèles de connecteurs sont disponibles pour les câbles flexibles tels que RG-316 et RG-178. Des modèles sont disponibles pour le montage sur des cartes de circuits imprimés en utilisant un assemblage soudé à travers les trous. Les techniques de soudure et de sertissage sont utilisées pour terminer cette série sur les câbles. En raison de leur petite taille, les connecteurs SSMB sont utilisés dans les petits instruments et les équipements de communication. Durabilité (cycles d'accouplement) : type standard - ≥ 100 Durabilité (cycles d'accouplement) : Type MIL - ≥ 500 Force d'insertion - ≤ 27 N Désengagement - min. 4,5 N Matériau : contacts à ressort - CuBe2 Matériau : pièces de contact solides - CuZn39Pb3 Matériau : embout à sertir - Cu Matériau : rondelle d'arrêt dentelée - CuSn6 Matériau : isolateurs - PTFE Finition : Conducteur intérieur - Cu1Ni2Au1.27 Finition du conducteur extérieur : Or (standard ; dernier chiffre ...1) - Cu1Ni2Au0.8 Finition du conducteur extérieur : MIL or (dernier chiffre ...2) - Cu1Ni2Au1.27 Finition du conducteur extérieur : Type pour circuits imprimés (dernier chiffre ...7) - SnPb8 Finition du conducteur extérieur : Telealloy (bronze blanc) (dernier chiffre ...8) - CuSnZn3 Finition du conducteur extérieur : Nickel (dernier chiffre ...9) - Cu2Ni5 Finition des autres parties métalliques : Or (standard ; dernier chiffre ...1) - Cu2Ni5Au0.2 Finition d'autres pièces métalliques : Or MIL (dernier chiffre ...2) - Cu1Ni2Au0.8 Finition d'autres pièces métalliques : Nickel (dernier chiffre ...9) - Cu2Ni5 Catégorie climatique selon IEC 60068 - 1 - 55/155/21

---
