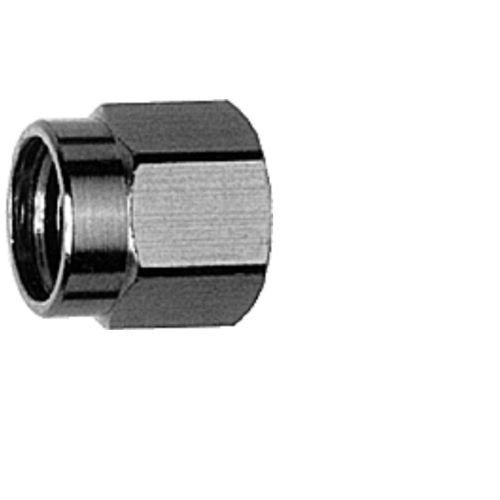

Connecteur RF 100024649
jackSMAdroit

connecteur RF
connecteur RF
connecteur RF
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
RF
Format
jack, SMA
Forme
droit
Type de connexion
à sertir, à insérer, press-fit, à ressort
Matériau
en or
Applications produit
de prise, de brasure en feuillard, application, de câbles, de câble électrique, de bidons
Domaine
d'étanchéité, de circuit imprimé
Autres caractéristiques
MiL, flexible
Impédance

50 Ohm

Tension

335 V

Description

Fiche droite SMA G10 (UT-141) sans conducteur intérieur IP 68 Nom d'article - SMA Plg str sd G10 custm Groupe de câbles ; câble - G10 (UT-141) EZ 141 1673A RG-402/U SUCOFORM 141 UT-141 Flexiform 402 Remarques - sans conducteur intérieur IP 68 Perte de retour - typ : 4 GHz : -45 dB ; 6 GHz : -41 dB ; 10 GHz : -27 dB ; 18 GHz : -23 dB Finition - Or Assemblage - C28 La série SMA est un connecteur coaxial très populaire à couplage fileté, qui peut être utilisé jusqu'à des fréquences supérieures à 18 GHz (selon le type). L'impédance est contrôlée. Des styles de connecteurs sont disponibles pour les types de câbles flexibles, conformables et semi-rigides. Des versions du connecteur SMA sont disponibles pour le montage sur des cartes de circuits imprimés en utilisant des techniques de soudure et de pressage à travers le trou, ainsi que des types de montage en surface (SMD). Les techniques de soudure, de sertissage et de fixation sont utilisées pour terminer cette série sur les câbles. Les applications SMA comprennent les communications, les satellites et les équipements de test. Étanchéité de la face d'accouplement des connecteurs SMA entre la fiche et le jack (accouplés) selon IP 68. Cette classification est une déclaration générale pour la série concernée. Les connecteurs individuels peuvent s'écarter des valeurs indiquées. En cas de doute, veuillez consulter nos ingénieurs. Durabilité (accouplements) - ≥ 500 Couple d'accouplement recommandé - 79 - 113 Ncm Matériau : contacts à ressort - CuBe2 Matériau : bague à sertir - Cu Matériau : rondelle d'arrêt dentelée - CuSn6 Matériau : isolateurs - PTFE Matériau : joints - MVQ Finition : Conducteur intérieur - Cu1Ni2Au1.27 Finition du conducteur extérieur : Or (standard ; dernier chiffre ...1) - NiPAu Finition du conducteur extérieur : MIL or (dernier chiffre ...2) - Cu1Ni2Au1.27

---
