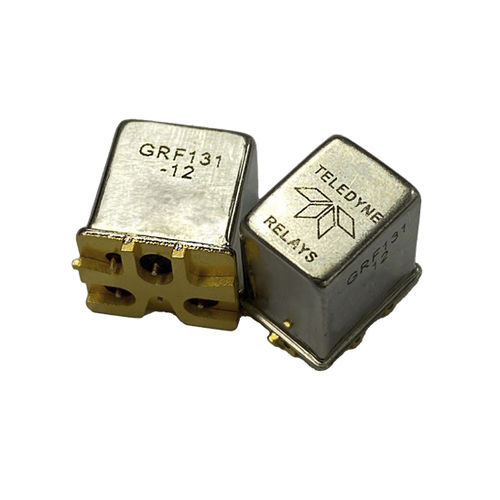

Relais électromécanique RF GRF131 series
12 Vcc5 Vcc1NO/NF

relais électromécanique RF
relais électromécanique RF
relais électromécanique RF
relais électromécanique RF
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Tension de commande
12 Vcc, 5 Vcc
Format
ultraminiature
Montage
pour montage en surface
Autres caractéristiques
magnétique, miniature, hermétique, RF
Courant de commutation

0,3 A

Tension de sortie

28 V

Description

Boîtier hermétique à grille étendue, montage en trou traversant, SPDT à verrouillage magnétique, avec contacts mis à la terre La série ultraminiature GRF131 est conçue pour fournir une solution pratique de commutation pour montage en surface avec des performances et une répétabilité RF jusqu'à 18 GHz. Le GRF131 améliore l'héritage de Teledyne Relays en matière de relais RF miniatures en incorporant une structure de ligne de transmission de précision dans la construction interne du système de contact. Les relais GRF131 sont dotés d'un blindage de masse unique pour faciliter le montage en surface et étendre la gamme de fréquences par rapport aux solutions à trou traversant. Ces relais sont conçus pour être utilisés dans les atténuateurs RF, les matrices de commutation RF, les radios à spectre étalé haute fréquence, les ATE et d'autres applications qui nécessitent une fidélité et une performance fiables des signaux haute fréquence. La faible consommation d'énergie rend le GRF131 approprié pour les applications où le budget d'énergie est restreint. - Haute répétabilité - Performance à large bande passante - Isolation plus élevée entre chaque chemin de signal - Boîtier métallique pour le blindage EMI - Isolation élevée entre les chemins de contrôle et de signal - Résistance élevée aux décharges électrostatiques Les caractéristiques de construction et les techniques de fabrication uniques offrent une excellente robustesse aux conditions environnementales extrêmes et une fiabilité globale : - Les composants de masse minimale et la construction soudée soudée offrent une résistance maximale aux chocs et aux vibrations - Les techniques de nettoyage avancées offrent une l'assurance d'une propreté interne maximale - Les contacts en alliage de métaux précieux plaqués or assurent une commutation fiable - Sceau hermétique - Conforme à la directive RoHS

---
