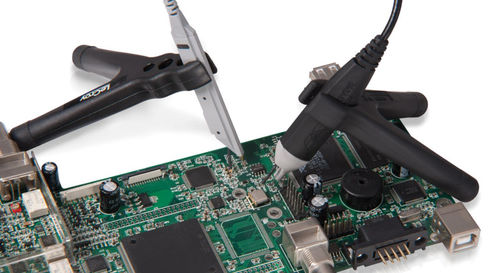

Sonde active ZS series

passivede tensionpour oscilloscope

Les ingénieurs doivent généralement sonder les signaux haute fréquence avec une fidélité de signal élevée. Les sondes passives typiques avec une entrée R et C élevée fournissent une bonne réponse à des fréquences plus basses, mais chargent le circuit de manière inappropriée et déforment les signaux à des fréquences plus élevées. Les sondes de tension actives disposent à la fois d'une entrée haute R et d'une entrée basse C pour réduire la charge du circuit sur toute la bande passante sonde/oscilloscope. Avec une faible charge de circuit et un facteur de forme qui permet de sonder dans des zones confinées, la sonde de tension active devient la sonde de tous les jours pour tous les différents types de signaux et de points de connexion.. Sondes actives à haute impédance série ZS Les sondes de la série ZS offrent une impédance élevée et un ensemble complet de pointes de sonde et d'accessoires de mise à la terre pour gérer une large gamme de scénarios de sondage. La résistance d'entrée élevée de 1 MΩ et la faible capacité d'entrée de 0.9 pF signifient que cette sonde est idéale pour toutes les fréquences. Les sondes de la série ZS fournissent une bande passante complète du système avec tous les oscilloscopes Teledyne LeCroy avec des bandes passantes de 4 GHz et moins.
