Réflectomètre TDR T3SP series

temporel

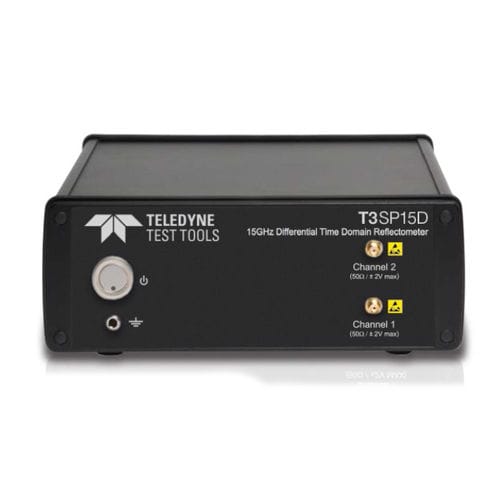

Teledyne Test Tools T3SP15D stimule le DUT avec de vrais signaux différentiels. Le T3SP15D offre des temps de montée rapides de 35 ps pour une résolution d'impédance spatiale (en FR4) de 3 mm, à des longueurs DUT jusqu'à 40 mètres et des taux de répétition TDR jusqu'à 10 MHz et utilise les mêmes normes d'étalonnage ouvertes à charge courte (OSLT) que analyseurs de réseaux vectoriels. Avec leurs petits facteurs de forme, leur poids léger et leurs batteries internes en option, les instruments vont n'importe où dans les laboratoires de test ou sur le terrain à un prix abordable. Fonctionnalités clés • Véritable TDR différentiel avec une résolution spatiale <3 mm • Petit facteur de forme et alimenté par batterie • Paramètres S jusqu'à 15 GHz • Temps de montée 35 ps • Jusqu'à 50,000 XNUMX points de mémoire longue • Test des nouvelles normes de données en série Réflectomètres dans le domaine temporel (TDR) à véritable différentiel La plupart des conceptions modernes à grande vitesse sont mises en œuvre avec des lignes de transmission différentielles. L'utilisation d'un véritable TDR différentiel simplifie la configuration des mesures d'intégrité du signal dans de telles conceptions. Dans certains scénarios, la connexion à la terre peut être difficile à connecter ou non accessible si vous souhaitez mesurer des câbles à paires torsadées non blindées. La plupart du temps, lorsque vous effectuez des mesures à l'aide d'un véritable TDR différentiel, une connexion à la terre n'est pas nécessaire et vous donne la possibilité d'utiliser des sondes TDR sans connexion à la terre.
