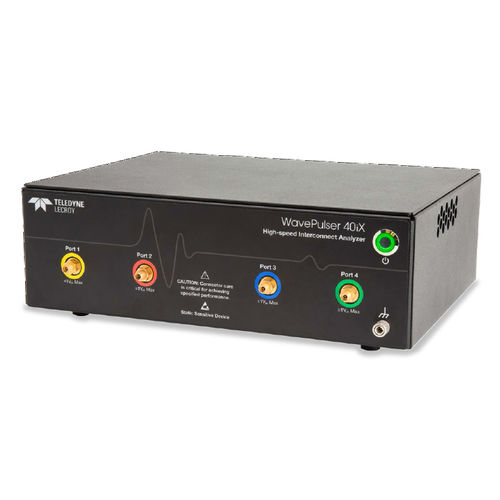

Analyseur de signal WavePulser 40iX series

pour réseau électriquepour testde réponse en fréquence

WavePulser 40iX est l'outil de mesure unique idéal pour les concepteurs de matériel haute vitesse et les ingénieurs de test. La combinaison des paramètres S (domaine fréquentiel) et des profils d'impédance (domaine temporel) en une seule acquisition avec une boîte à outils approfondie fournit un aperçu inégalé de la caractérisation des interconnexions à haut débit. Fonctionnalités clés • Paramètres S CC à 40 GHz, mode asymétrique et mode mixte • Profil d'impédance avec une résolution <1 mm, différentiel et mode commun • Étalonnage OSLT interne et automatique • Connecté par USB, petit, léger • Affichage flexible des mesures • Supprimez les effets des luminaires, des connecteurs et des câbles • Émulez les diagrammes de l'œil avec l'égalisation CTLE, DFE et FFE • Analyse avancée de la gigue Paramètres S Caractérisation complète des fréquences avec une plage de fréquences allant de DC à 40 GHz et prenant en charge les paramètres S asymétriques et en mode mixte. L'étalonnage interne automatique intégré est rapide et facile. Le kit d'étalonnage OLST fourni dans le WavePulser-40iX-BUNDLE permet de déplacer le plan de référence de mesure selon les besoins. Profil d'impédance Localisez précisément les déficiences avec une résolution spatiale <1 mm et prenant en charge les profils d'impédance différentiels et en mode commun. Les capacités TDR et TDT sont fournies pour une couverture complète des réponses réfléchies et transmises.
