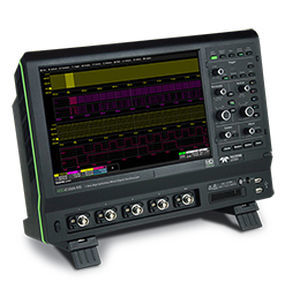

Oscilloscope numérique HDO4000A series

analogiquesur table4 voies

Les oscilloscopes HDO4000A ont 4 canaux d'entrée analogiques, 12-bit résolution utilisant la technologie haute définition HD4096 de Teledyne LeCroy, jusqu'à 1 GHz de bande passante et un facteur de forme compact avec un grand écran tactile multipoint de 12.1 pouces. Ils sont idéaux pour le débogage et le dépannage des conceptions d'électronique de puissance, la gestion de l'alimentation numérique ou l'analyse de l'intégrité de l'alimentation, les systèmes électroniques automobiles et les conceptions profondément intégrées ou mécatroniques. Fonctionnalités clés • Canaux d'entrée 4 • 16 canaux numériques (avec les modèles –MS) • 12-bit Résolution ADC, jusqu'à 15 bits avec une résolution améliorée • Jusqu'à 10 GS/s avec taux d'échantillonnage amélioré • Bandes passantes 200 MHz, 350 MHz, 500 MHz et 1 GHz • Décalage appliqué de ±10 V avec des réglages de gain élevés • Mémoire longue - jusqu'à 50 Mpts/canal • MAUI avec interface utilisateur OneTouch • Outils de données série exceptionnels • Boîte à outils puissante et profonde Technologie haute définition HD4096 Énorme plage de décalage appliqué Un CNA à décalage 16 bits permet un décalage de ±10 V à 20 mV/div, ±4 V à 5 mV/div et un incroyable décalage de ±1.6 V à la sensibilité la plus élevée (1 mV/div). Ces grands décalages appliqués (combinés à 12 bits) facilitent l'acquisition et la visualisation de petites variations de signal (par exemple, ondulation, bruit, interférences transitoires) sur des signaux CC ou de capteur. Ils fournissent également des plages de décalage étendues pour de nombreuses sondes haute tension de Teledyne LeCroy.
