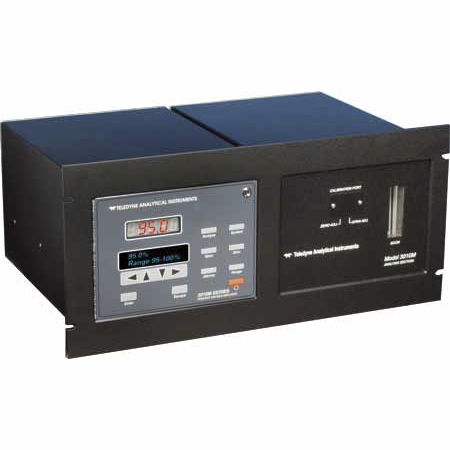

Analyseur d'oxygène 3010MA

de concentrationbenchtopparamagnétique

L'analyseur d'oxygène paramagnétique en pourcentage, modèle 3010MA de Teledyne, est un instrument polyvalent, basé sur un microprocesseur, spécialement conçu pour l'analyse de la pureté de l'oxygène. S'appuyant sur les solides performances de la plate-forme de contrôle de la série 3000 de Teledyne, le 3010MA offre à l'utilisateur une grande variété de fonctions tout en restant rentable. Principe de mesure La propriété physique qui distingue l'oxygène des autres gaz est son paramagnétisme qui est nettement supérieur à celui des autres gaz courants. Par conséquent, les molécules d'oxygène sont attirées par de puissants champs magnétiques, un phénomène qui peut être utilisé à des fins de détection. Un capteur paramagnétique est constitué de deux sphères disposées en forme d'haltère et suspendues dans un champ magnétique symétrique et non uniforme. Lorsque le gaz environnant contient de l'oxygène, les sphères de l'haltère tournent hors du champ magnétique en raison de l'attraction relativement forte de l'oxygène. Un faisceau lumineux focalisé sur un miroir fixé à l'haltère se reflète de manière asymétrique sur deux photodiodes, ce qui entraîne un décalage de tension. La différence de tension produit un courant utilisé pour ramener les haltères dans leur position initiale. Le flux de courant nécessaire pour maintenir la position nulle est directement proportionnel à la concentration d'oxygène et est indiqué de façon linéaire en pourcentage d'oxygène dans l'affichage. Les capteurs paramagnétiques correctement entretenus durent des années avec peu ou pas d'entretien.
