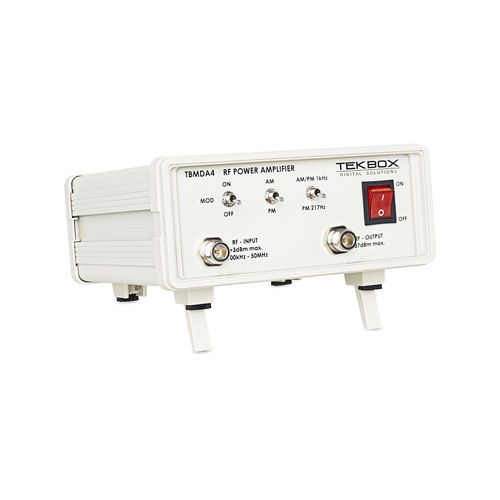

Amplificateur de signal TBMDA4

de puissanceà large bande

L'amplificateur de puissance modulé à large bande TBMDA4B est conçu pour créer une source de signal peu coûteuse pour les tests d'immunité des blocs de construction et des produits électroniques. Il est conçu pour être piloté par la sortie du générateur de poursuite des analyseurs de spectre. Avec une plage de puissance d'entrée de -20 dBm...-10 dBm, il peut augmenter la puissance de sortie d'un générateur de poursuite jusqu'à 5W. Avec une gamme de fréquences de 100 kHz à 75 MHz, il est un complément idéal au TBMDA3, qui couvre 10 MHz à 1 GHz. Le TBMDA4B est idéal pour piloter les sondes de champ proche Tekbox afin de trouver le point sensible d'un circuit électronique ou pour créer des champs électriques jusqu'à 550V/m en pilotant la cellule TEM Tekbox TBTC0, 300V/m en pilotant la TBTC1, 150V/m en pilotant la TBTC2 ou 100V/m en pilotant la TBTC3. Les signaux d'essai pour les tests d'immunité peuvent être modulés en CW, AM ou PM. Par conséquent, le TBMDA4B offre une capacité de modulation intégrée pour générer des signaux AM ou PM de 1 kHz. En mode PM, le TBMDA4B peut également générer un signal de 217 Hz avec un rapport cyclique de 12,5 % afin de simuler le bruit TDMA d'un téléphone portable. CARACTÉRISTIQUES Amplificateur CW (modulation désactivée) 1 kHz, 80% modulation AM 1 kHz, modulation d'impulsions à 50 % du cycle de service 217 Hz, modulation d'impulsions à 12,5 % de cycle d'utilisation APPLICATION amplificateur de puissance à usage général source de signaux pour les tests d'immunité, pilotage de sondes de champ proche source de signal pour les tests d'immunité, pilotage de cellules TEM
