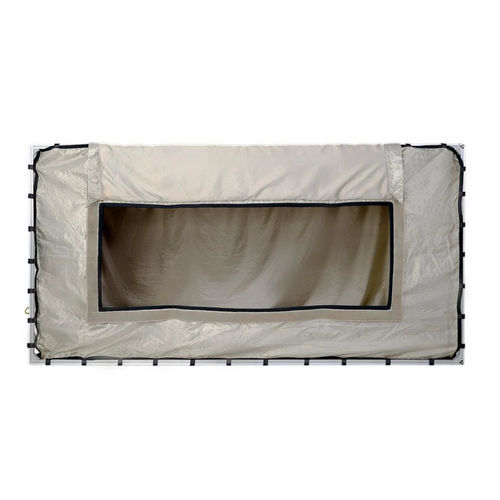

Chambre d'essai CEM TBST series

faradisée

La gamme de tentes blindées TBST est conçue pour supprimer les interférences dues au bruit ambiant lors des mesures de pré-conformité CEM. Avec des dimensions de 120 cm x 60 cm x 60 cm ou 86 cm x 49 cm x 45 cm, elle peut accueillir n'importe quel équipement de test de pré-conformité Tekbox tel que les LISN ou les cellules TEM. Les tentes blindées sont composées de deux couches de tissus conducteurs. Elles sont soutenues par des profils rigides en aluminium. Le panneau de filtrage situé sur le côté comporte un filtre secteur 240V/10A (en option pour la plus petite tente), deux filtres 240V/10A AC/DC à usage général et quatre adaptateurs coaxiaux de passage avec bouchons à vis. L'ouverture d'accès est scellée par une bande Velcro conductrice. Cadre : profilés en aluminium extrudé de 20 mm x 20 mm Blindage : 2 couches de tissus conducteurs Joint : bande Velcro conductrice Suspension : Sangles Velcro Panneau filtre : 1 x filtre 240V/10A AC ; prise IEC (en option pour la plus petite tente) 2 x filtre 240V/10A DC ; câbles avec coupleurs femelles Banana 3 x connecteur de passage N- femelle avec bouchons à vis 1 x BNC-connecteur de passage femelle Prise CA interne : câble en queue de cochon avec Schuko femelle détachable Atténuation : jusqu'à 50 dB dans la gamme de 10 MHz à 6 GHz Poids : 10,8 kg Dimensions de l'ouverture : 130 cm x 46 cm Cadre : profilés en aluminium extrudé de 20 mm x 20 mm Blindage : 2 couches de tissus conducteurs Suspension : Sangles velcro Panneau filtre : 1 filtre 240V/10A AC ; prise C19 2 x filtres 240V / 10 A AC/DC, câbles attachés avec coupleurs Banana 3 x connecteurs de traversée coaxiaux N-Femelle avec bouchons à vis 1 x BNC-Connecteur coaxial femelle de traversée avec bouchons à vis Prise AC interne : câble pigtail avec Schuko femelle détachable + câbles AC spécifiques au pays avec connecteur C13
