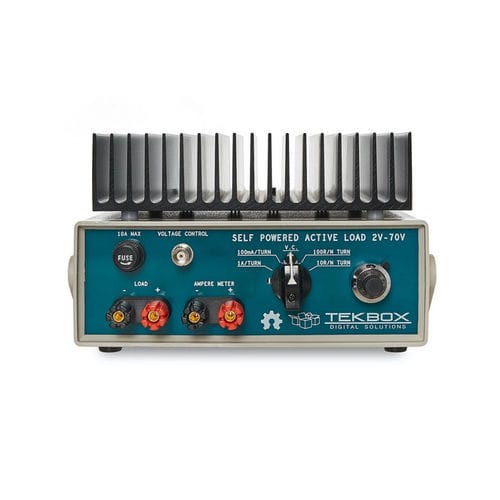

Charge électronique TBOH02

Le TBOH02 est une charge active de précision auto-alimentée. Elle ne nécessite pas de tension d'alimentation séparée et fonctionne à partir de 2V. Ses caractéristiques comprennent une résistance constante et un mode de courant constant. Un potentiomètre de 10 tours avec cadran, un commutateur de gamme et une référence de précision permettent un réglage précis du courant ou de la résistance. En outre, il peut être contrôlé par une tension externe. La conception est entièrement analogique. Les mesures de bruit d'alimentation utilisant le TBOH02 comme charge ne seront pas superposées avec du bruit supplémentaire, contrairement à de telles mesures effectuées avec des charges actives contrôlées numériquement. Le TBOH02 peut être utilisé non seulement comme charge active pour les mesures d'alimentation, mais aussi comme source ou puits de courant pour les tests de LED de puissance et autres applications similaires. Il est également très pratique pour effectuer des tests sur le terrain, lorsqu'il n'y a pas d'alimentation externe disponible. Le TBSOH02 fonctionne de 2V à 70V. Le courant maximal est de 10A, mais il faut veiller à ce que la puissance maximale sans refroidissement supplémentaire soit limitée à 25W. Un ventilateur qui peut être fixé sur le dissipateur thermique augmente la puissance maximale à 100W. La conception est basée sur l'article de Joel Setton dans l'EDN d'août 2005, Precision active load operates as low as 2V Avec l'aimable autorisation de Joel Setton, Crolles, France SPECIFICATIONS Plage de tension de fonctionnement : 2V - 70V Courant maximum : 10A Puissance nominale : max. 25W en continu ; avec un ventilateur supplémentaire 100W en continu Plages : 0A - 1A, 0A - 10A, 1Ω - 10Ω, 10Ω - 100Ω Entrée de contrôle de la tension externe
