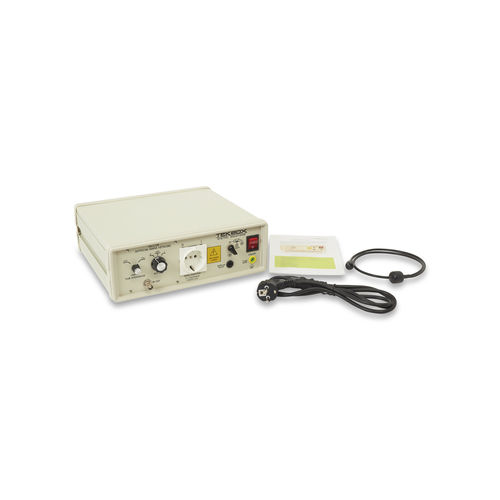

Instrument de mesure de courant AC TBLC08 50uH LISN

d'impédancede paillasse

Le TBLC08 50uH LISN est un réseau de stabilisation d'impédance de ligne pour la mesure des interférences conduites par la ligne dans la plage de 9kHz à 30MHz, conformément à la norme CISPR16. L'appareil est conçu pour tester des équipements monophasés alimentés en courant alternatif avec des tensions d'alimentation allant jusqu'à 240V maximum. Le bruit conduit peut être mesuré sur la phase et sur le conducteur neutre. Le TBLC08 est équipé d'un limiteur/atténuateur commutable et d'une connexion manuelle artificielle. L'appareil est disponible avec des connecteurs DUT spécifiques à chaque pays. CARACTÉRISTIQUES TECHNIQUES Gamme de fréquences : 9 kHz à 30 MHz Impédance : 50 Ω ║ (50 µH + 5 Ω) Main artificielle : 220 pF + 511 Ω PE commutable : 50 Ω ║ 50 µH Limiteur / atténuateur : 150 kHz à 30 MHz ; 10 dB Inducteurs à air Tension de ligne : nominale 0-240V ; max. 260V DC ou AC / 50-60 Hz ; CAT II Courant max. : 8A à 23°C Prise de l'objet sous test : spécifique au pays Connecteur de mesure : 50 Ω BNC Connecteur d'alimentation : IEC 60320 C13 Plage de température de fonctionnement : +5°C ... + 40°C ; 5% à 80% HR Sécurité : Classe de sécurité I, IEC 1010-01
