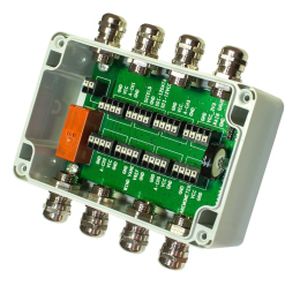

Convertisseur analogique / numérique TBS02PA

multivoie

Le TBS02PA est une carte d'interface SDI-12 pour la connexion d'un pluviomètre, d'un anémomètre et d'une girouette. De plus, elle fournit 3 entrées analogiques d'usage général avec une gamme de 0-1V, 0-2,5V, 0-5V et une entrée de courant 4...20mA. L'ADC offre une résolution de 12 bits. Les entrées de comptage d'impulsions sont prises en charge par un circuit d'horloge en temps réel, tamponné par un super-condensateur. La carte d'interface prend en charge les anémomètres passifs et actifs avec des sorties d'impulsion. Les lignes d'alimentation 12V pour les capteurs connectés ne sont activées que pendant la mesure afin de minimiser la consommation de courant. Le TBS02PA est disponible en deux variantes de boîtier. Une variante est livrée dans un boîtier IP67 de Fibox. L'autre variante se présente sous la forme d'un boîtier pour rail DIN. CARACTÉRISTIQUES TECHNIQUES entrée d'impulsion dédiée pour un pluviomètre entrée d'impulsion dédiée pour un anémomètre fonctions avancées de l'anémomètre (calcul de la moyenne et de la vitesse minimale et maximale du vent sur une période d'enregistrement configurable) entrée analogique dédiée pour une girouette entrée analogique, 0-1V, 12 bits entrée analogique, 0-2,5V, 12 bits entrée analogique, 0-0,25V/0,5V/5V, 12 bits entrée de courant, 4-20mA, 12 bits Relais à verrouillage contrôlable SDI-12 avec capacité de relecture et fonction de temporisation sortie d'alimentation de capteur commutée Référence de précision Amplificateurs hacheurs à faible bruit/faible dérive Norme SDI-12 V1.3 Prêt à l'emploi tension d'alimentation 6 - 16V Variante rail DIN Variante boîtier Fibox Plage de température de fonctionnement : - 40°C ... + 85°C Excellent rapport qualité-prix
