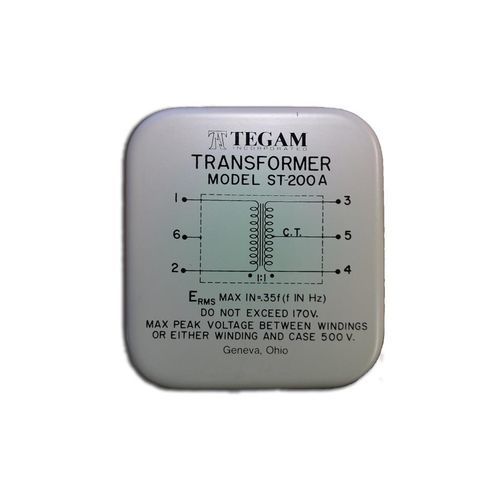

Transformateur d'isolement ST-200A

de mesuresec

Les transformateurs ST de TEGAM sont conçus pour répondre aux exigences d'une grande variété de circuits de pont, d'isolation et d'applications d'étalonnage. Les unités ST peuvent être utilisées pour fournir une sortie symétrique à partir d'une source asymétrique. Ces transformateurs peuvent être combinés avec des transformateurs de rapport TEGAM dans des circuits de pontage, pour isoler l'indicateur de nullité. Le ST-200A présente un rapport 1:1 très précis pour les applications d'isolation ou d'inversion de phase. Les unités sont également utilisées avec les transformateurs de rapport TEGAM pour fournir un déphasage de 180 degrés à l'entrée ou à la sortie de l'instrument dans certaines applications de pontage. Le ST-200A possède également un secondaire à prise centrale. Caractéristiques techniques -Transformateur à usage spécial rapport de transformation -1:1 -Terminaison de la borne d'attache -Gamme de fréquences 50-10.000 Hz -Test d'isolation à 500 V précision du rapport de circuit ouvert à 400 Hz 0,005% -Impédance d'entrée (avec circuit secondaire ouvert) à 400 Hz -Impédance d'entrée (avec circuit secondaire ouvert) à 400 Hz, supérieure à 250 000 ohms -Secondaire centré -NSN : 5959-00-715-8591 -Fabriqué aux USA
