Joint en inox RotaSeal KD-3
en PTFEen carboned'arbre

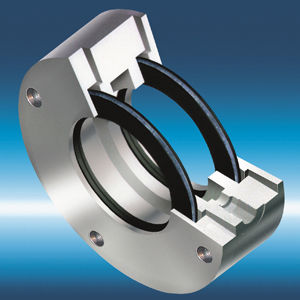

Joint en inox - RotaSeal KD-3  - TEDIMA GmbH - en PTFE / en carbone / d'arbre
Joint en inox - RotaSeal KD-3  - TEDIMA GmbH - en PTFE / en carbone / d'arbre
Joint en inox - RotaSeal KD-3  - TEDIMA GmbH - en PTFE / en carbone / d'arbre - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Matériau
en inox, en PTFE, en carbone
Application
d'arbre, de roulement
Fluide
de gaz
Autres caractéristiques
à ressort
Température limite

500 °C
(932 °F)

Pression limite

10 Pa
(0 psi)

Diamètre

Min: 20 mm
(0,787 in)

Max: 250 mm
(9,843 in)

Description

Joint de l'arbre de la chambre Le joint d'arbre haute performance RotaSeal KD-3 est un joint d'arbre économique. Grâce à son système modulaire, les pièces individuelles peuvent être assemblées en fonction des différentes conditions de fonctionnement. La chambre, la barrière à gaz et/ou à graisse ainsi que la chambre intermédiaire sont conçues en fonction des conditions de fonctionnement particulières. Les éléments respectifs de la chambre sont solides. L'étanchéité de l'arbre est formée par le vissage axial de chaque élément de chambre. Les éléments de chambre sont livrés avec les perçages pour les vis de fixation. Les éléments d'étanchéité sont découpés radialement en plusieurs parties et sont maintenus sur l'arbre par le ressort de jarretière. Le matériau de la chambre et de la bague d'étanchéité est choisi en fonction des conditions de fonctionnement spécifiques. Les matériaux de la chambre sont en acier inoxydable, par exemple 1.4571, 1.4021, 1.4539 ainsi que des matériaux spéciaux tels que Titan, Hastelloy, etc. Les matériaux des éléments d'étanchéité peuvent être une variété de composés PTFE ou plusieurs qualités de carbone artificiel. La série RotaSeal KD-3 est principalement utilisée pour l'étanchéité des ventilateurs, des ventilateurs, des compresseurs et des joints de paliers de petite ou moyenne taille. Les chambres à graisse augmentent effectivement l'étanchéité : les barrières à graisse peuvent réduire le volume de gaz de barrage, respectivement la fuite, jusqu'à 90 %. Le gaz de barrage est indispensable lorsqu'il s'agit d'étancher des milieux contenant des matières solides ou même des milieux toxiques. Comme dans un système modulaire, le joint d'arbre haute performance RotaSeal Type KD-3 peut être assemblé de manière flexible à partir des éléments mentionnés ci-dessus pour différentes conditions de fonctionnement. Les chambres sont produites avec des perçages pour les vis de fixation appropriées. En cas d'espaces d'installation étroits, il faut préférer les fentes longues.

---
