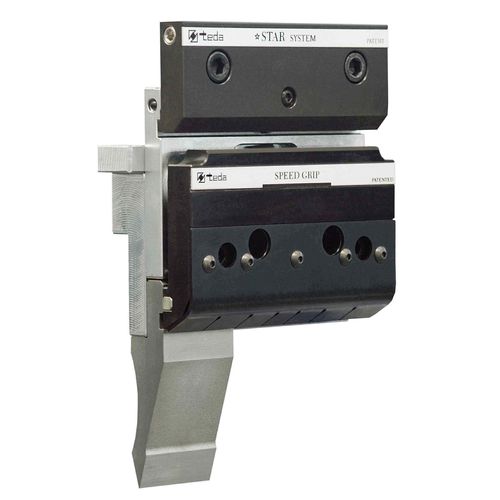

Système de serrage manuel 13131ST

pneumatiquepour outillage de presses plieusesautomatique

Avec le système STAR, les modules intermédiaires qui bloquent les outils sont totalement dépourvus des connexions nécessaires à la transmission de l'air comprimé : à l'intérieur de la pince STAR, un système particulier permet le passage de l'air comprimé uniquement lorsque la pince "reconnaît" un module automatique approprié. Dans le cas où la pince STAR devrait bloquer un autre élément (outil spécial, intermédiaire manuel etc...) il n'y a pas d'émission d'air et la pince se comporte comme une pince manuelle normale. Insertion et extraction frontale de l'outil. Caractéristiques techniques OUTILS SUPÉRIEURS Système de serrage pneumatique automatique pour les outils supérieurs FLEXIBILITÉ L'étrier supérieur 13401-A-ST "STAR SYSTEM" (brevet TEDA) système de connexion énergétique essentiel au fonctionnement du système permet de retirer complètement une ou plusieurs unités dans n'importe quelle position de la machine, garantissant ainsi une flexibilité totale de l'outillage. CHARGEMENT FRONTAL Introduction / extraction FRONTALE de l'outil standard de type européen et retour automatique à l'arrêt. CARACTÉRISTIQUES TECHNIQUES Hauteur de l'unité = 100mm. Axe de pliage = 7mm. Egalement disponible pour un axe de 20mm. PUISSANCE Connexion à l'énergie par le système breveté "STAR SYSTEM". PAS DE TUYAUX dans la zone de travail et possibilité de retirer les modules dans n'importe quelle position. DOUBLE ORIENTATION Possibilité d'installer des outils à l'arrière des unités de serrage grâce au support mod. 11008 (serrage manuel) non inclus dans la fourniture
