Système de serrage manuel 13151-M

double effet

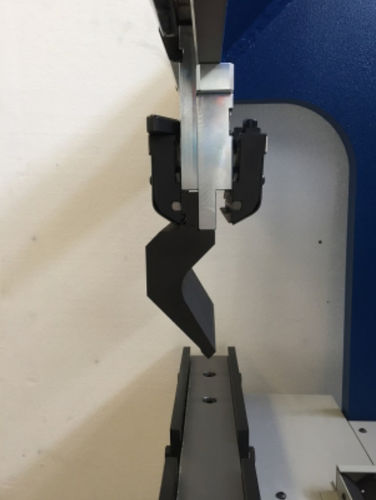

Le système SPEED GRIP MANUAL DOUBLE est un système de serrage manuel pour les outils supérieurs avec un levier ergonomique. L'introduction et l'extraction de l'outil s'effectuent par l'avant et sont compatibles avec les outils standard de type européen. Aucune limite de longueur, de forme et de quantité d'outils insérés. Le logement est automatique et il est possible de monter l'outil inversé depuis l'avant de la presse. Caractéristiques techniques OUTILS SUPERIEURS Serrage manuel des outils supérieurs au moyen d'un levier ergonomique confortable CHARGEMENT FRONTAL Levage, logement et serrage simultanés de tous les outils présents à l'avant et à l'arrière de la presse plieuse, à l'aide d'un levier manuel (un par unité). Une fois en place, le levier ne dépasse pas Aucune limite de longueur, de forme ou de quantité d'outils. Levage et logement automatique des outils FLEXIBILITÉ Levage, logement et serrage simultanés de tous les outils présents à l'avant et à l'arrière de la presse plieuse, par levier manuel (un par unité). Une fois en place, le levier ne ressort pas. Déblocage : l'ouverture du levier libère tous les outils présents. Le système empêche le déblocage avec une sécurité absolue. Extraction : elle s'effectue uniquement en agissant sur chaque pièce avec soulèvement en butée, petite rotation et extraction vers le bas. L'opération ne nécessite pas d'efforts supplémentaires en plus du poids de l'outil. CARACTÉRISTIQUES TECHNIQUES Hauteur de l'unité = 120mm. axe de flexion = 7mm. DOUBLE ORIENTATION Possibilité de monter l'outil à l'envers, depuis l'avant de la presse : chaque pièce de l'outil peut être montée avec une orientation avant ou arrière (rotation de 180°) selon le besoin de cintrage.
