Le SCS-R est un boîtier conçu et fabriqué par TECSYSTEM pour une connexion rapide, sûre et économique des capteurs qui détectent la température des transformateurs en résine coulée.
La longueur des câbles, ainsi que le type de capteurs, peuvent être déterminés en fonction des besoins spécifiques du client.

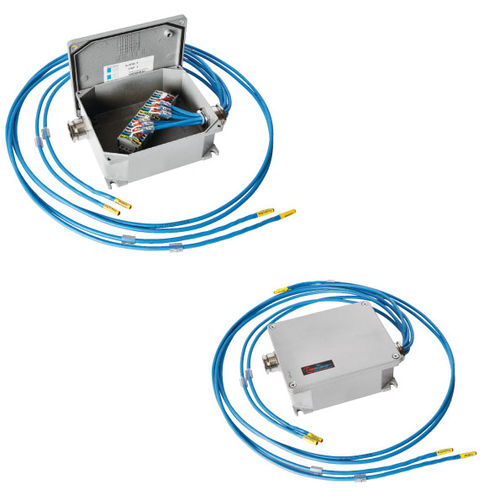

Dans la version en aluminium, comme le montrent les photos, il est livré avec 6 capteurs Pt100 de type PTSE avec 2,5 m de câble chacun.
Caractéristiques de la boîte
Dimensions du SCS-R 6 : 197x143x67 mm (presse-étoupes PG16 inclus)
SCS-R 8 dimensions : 224x169x81 mm (presse-étoupes PG16 inclus)
Matériau : aluminium moulé sous pression
Caractéristiques du presse-étoupe
Dimensions : PG16 ou PG21
Matériau : Laiton nickelé polyamide
Caractéristiques du bornier
Section de câblage : de 0,25 à 1,5 mm²
Résistance à la flamme : UL 94V0
Température de fonctionnement : de -40°C à +120°C
L'application du SCS est destinée aux environnements industriels et limitée aux produits Tecsystem et/ou aux accessoires optionnels prédéfinis.
L'installation du SCS est prévue sur des transformateurs industriels en résine avec un degré de protection IP00 et un environnement de travail interne avec : une température de -25°C à + 40°C et une humidité maximale de 90% sans condensation.
Sur demande spécifique, il est possible d'assembler le SCS avec des composants spéciaux, qui doivent être approuvés par le client.
---
