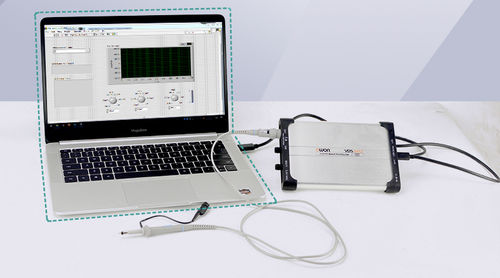

Oscilloscope analogique VDS-6102A

sur table2 voiesUSB

Nouvelle interface USB 100MHZ/14bit haute résolution pour l'oscilloscope à deux voies VDS6102A de OWON *Conception ultra-mince à deux voies *Profondeur de stockage maximale de 10M *Largeur de bande maximale de 100 MHz, taux d'échantillonnage en temps réel jusqu'à 1GSa/s *Prend en charge le développement secondaire des plateformes Windows/Linux/Android/Apple Spécifications de mesure Modèle : VDS 6102A Bande passante : 100 MHz Canal : 2 canaux analogiques + canal de sortie de la source de signal Taux d'échantillonnage instantané : jusqu'à 1GSa/s Temps de montée : (typique ≤3.5 ns sur BNC) Gamme de base de temps : 5ns/div～100s/div, pas de 1～2～5 Mode d'échantillonnage : : échantillonnage normal, détection de crête, moyenne Profondeur de stockage : 10M Couplage d'entrée : DC, AC, terre Impédance d'entrée : 1MΩ±2%, en parallèle avec 15pF±5pF Précision de la base de temps : ±25ppm Intervalle de temps (△T) Précision de mesure : Simple : ±(1 intervalle de temps d'échantillonnage+100ppm×lecture+0,6ns), >16 valeurs moyennes : ±(1 intervalle de temps d'échantillonnage+100ppm×lecture+0,4ns) Sensibilité verticale : 2mV/div～5V/div Résolution verticale : 14bits Tension d'entrée maximale : 40V Peak（DC + AC Peak ） Bande passante limitée : jusqu'à 20 MHz, pleine largeur de bande Coefficient d'atténuation de la sonde : 1X, 10X, 100X, 1000X Isolation canal à canal : 50Hz : 100 : 1, 10MHz : 40 : 1 Interpolation de la forme d'onde : Sin(x)/x ±2 V (2 mV/div - 50 mV/div) ; Plage de déplacement : ±20 V (100 mV/div - 500 mV/div) ; ±40 V (1 V/div - 5 V/div) Réponse en basse fréquence à bande unique : Basse bande complète (couplage AC, -3Db) ≥5Hz (sur BNC) Précision du gain DC : ±2% Type de déclenchement Système de signal et fréquence ligne/champ (type de déclenchement vidéo) : Déclenchement sur front, déclenchement sur largeur d'impulsion, déclenchement vidéo, déclenchement sur pente Mode de déclenchement : automatique, normal, simple Mesure du curseur : Différence de tension entre les curseurs (△V), différence de temps entre les curseurs (△T)
