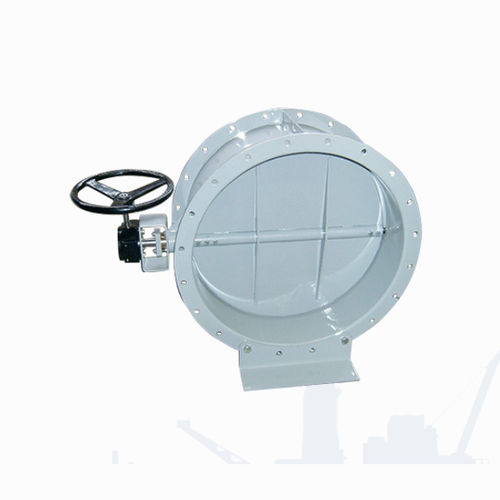

Vanne papillon Tecwind series

avec volantpour gazpour air

CONCEPTION – Registre mécano-soudé spécialement étudié pour les transports d’air ou de gaz chauds. – Platine de raccordement conforme à la norme ISO 5211 : facilite le montage des actionneurs mécaniques (réducteurs manuels), pneumatiques et électriques. – Revêtement époxy ou peinture spéciale haute température sur demande. – Palier et tresse initialement fournis en fonte ductile et en graphite. – Autres matériaux sur demande. CARACTERISTIQUES GENERALES – DN 300 à 1200. – Pression de service : 0,5 bar. – Pression maxi : . DN 300 à DN 600 : 3 bar (20°C) – 1,5 bar (400°C) ; . DN 700 à DN 1200 : 2 bar (20°C) – 1 bar (400°C). – Température maxi (corps et papillon) : . acier S235JR jusqu’à 400°C ; . acier A 42 CP jusqu’à 550°C ; . aciers inoxydables AISI 310 jusqu’à 850°C. – Conception suivant la norme ANSI / FCI 70-2-1991. – Taux de fuite, class II et III en standard, autre class sur demande : . registre Class II : 0.5% ; . registre Class III : 0.1%. – Raccordement à brides selon standard TECOFI. Autres types de raccordement sur demande. ACTIONNEURS Possibilité de montage de vérins pneumatiques, de réducteurs à volant, de moteurs électriques, à l’aide d’une embase ISO 5211.
