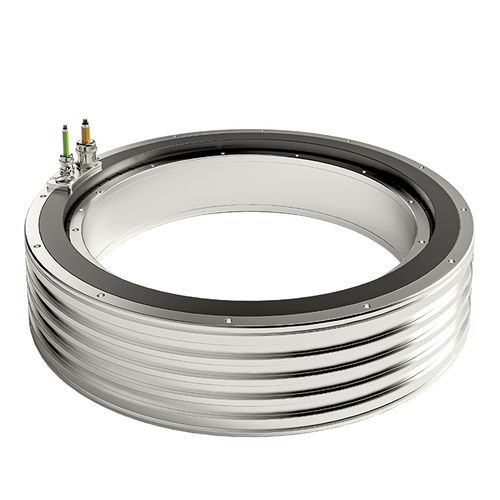

Moteur couple triphasé QTL 485 seriessynchrone480V680V
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- AC/DC
- triphasé
- Type
- synchrone
- Voltage
- 480V, 680V
- Construction
- frameless
- Nombre de pôles
- multipolaire
- Refroidissement
- refroidi par eau
- Application
- pour machine-outil, pour applications industrielles, pour table rotative
- Autres caractéristiques
- fort couple
- Puissance
2 584 W, 3 444 W
(3,513 hp, 4,683 hp)- Intensité
15,8 A, 16,3 A
- Couple
659 Nm, 907 Nm
(486,0535 ft.lb, 668,9689 ft.lb)- Vitesse de rotation
96 rpm, 138 rpm
(603,19 rad.min-1, 867,08 rad.min-1)- Diamètre
485 mm
(19,09 in)
Description
Le QTL 485 est le plus grand de la série de moteurs Tecnotion à couple élevé. Il est doté d'une bague de refroidissement, qui doit être fermée avec le carter, créant ainsi un canal de refroidissement. Il bénéficie de la même conception électromagnétique efficace et peu encombrante, mise à l'échelle pour des demandes de couple encore plus élevées.
Avec un grand diamètre intérieur, il peut être intégré dans une application (existante) comme les tables d'indexation rotatives et la manutention. Il fournit un couple continu de 659 à 907 Nm et un couple final de 1651 à 2202 Nm, en fonction de la hauteur du moteur.
---
Catalogues
QTL 485 Torque motors
2 Pages
