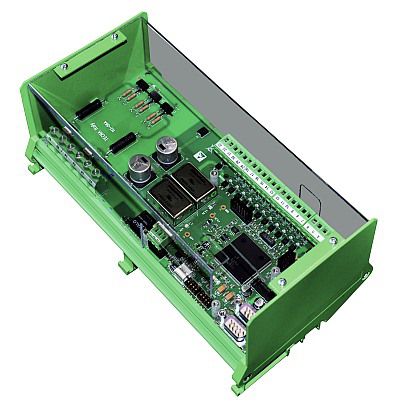

Contrôleur de soudage par résistance TE801

à microprocesseur

Le TE801 est une unité de contrôle de soudage à base de microprocesseur pour les soudeuses par résistance. La tâche de l'unité de contrôle de soudage est de gérer les diodes contrôlées qui ajustent le courant de soudage. L'unité de contrôle TE801 peut fonctionner soit avec un réglage de puissance, soit avec un courant constant. Il est possible de mémoriser jusqu'à 250 programmes de soudage différents, dont 127 peuvent être rappelés directement à partir d'un dispositif externe. Chaque programme est composé de paramètres programmables qui décrivent le cycle de soudage. Outre le cycle simple à deux étapes, l'unité de contrôle a également été conçue pour effectuer des soudures avec courant de pré-soudure, courant de post-soudure, pente et impulsions. Contrôle synchrone avec diodes contrôlées, réglage du courant de contrôle de phase. Plage d'utilisation : de 200Vac à 480Vac +/- 10% Stockage de 250 programmes de soudage, dont 127 peuvent être rappelés à partir d'un dispositif externe. Jusqu'à 16 paramètres programmables pour chaque programme. Fonctions de pente, d'impulsion, de pré-soudage, de post-soudage et réglage des temps de soudage en demi-cycles. Mesure du courant de soudage RMS en kA et de l'angle de conduction relatif. 2 modes de fonctionnement : standard et courant constant. Sortie fin de cycle. Sortie appareil prêt. Sortie d'avertissement de dépassement de limites. Limites de courant de soudage ou d'angle de conduction. Ampèremètre intégré avec 2 plages sélectionnables (40, 90 kA). Fonction pas à pas pour compenser l'usure des électrodes avec courbe programmable. Cycle unique. Fonction WELD et NO-WELD. Réglage du délai de première insertion. Auto-ajustement à la fréquence du réseau 50/60 Hz. Communication série avec RS485 isolé. Communication CAN avec protocole TECNA. En option : Carte bus de terrain et Ethernet.
