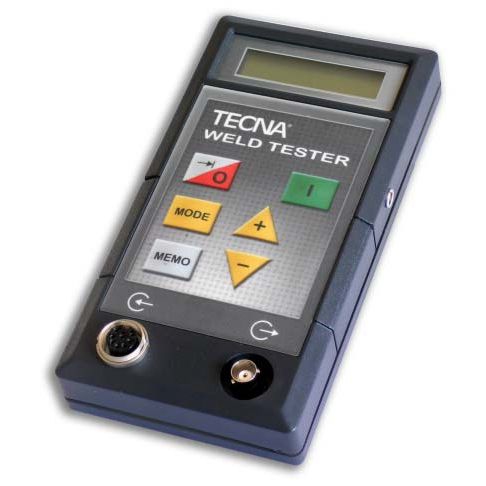

Système d'inspection de soudure TE1600

portable

Le TE1600 "WELD TESTER" est un instrument portable spécialement conçu pour mesurer les paramètres de la soudure par résistance. En utilisant des sondes de différents types, le même instrument permet de mesurer à la fois le courant de soudage et la force aux électrodes. La puissance du microprocesseur 32 bits et la précision du convertisseur A/D 12 bits font de cet instrument un appareil très performant. Il convient pour les mesures sur les machines standard à courant alternatif (AC), les machines à courant continu triphasé redressé et à moyenne fréquence (DC) et les machines à décharge de condensateur (CDW) : AC : Mesure la valeur efficace (RMS), la valeur maximale et la valeur moyenne. Mesure la valeur de crête du courant : valeur maximale positive et négative. Mesure l'angle de conduction en degrés. Mesure le temps de soudage en cycles, par pas de ½ cycle. DC : mesure la valeur moyenne, la valeur maximale et le temps de soudage en ms. CDW : mesure la valeur de crête et le temps de soudage. Fonction de pré et post-blanchiment avec intervalle de temps programmable ; elle permet d'éviter les erreurs de mesure lorsque la fonction de pente est utilisée et de vérifier que le délai de première insertion est correct. Mémorisation de la valeur mesurée lors des dernières soudures. Mesure la force de soudage : il affiche la valeur maximale de la force, la valeur au début et à la fin du temps de soudage. Fonction d'effacement, qui évite les erreurs de mesure dues à une force d'impact élevée et permet d'estimer cette dernière. Grande disponibilité des capteurs de mesure. Reconnaissance automatique du capteur connecté. Sortie BNC pour visualiser la forme d'onde du courant sur un oscilloscope. Alimentation par piles alcalines 4 x 1,5 V (taille AA).
