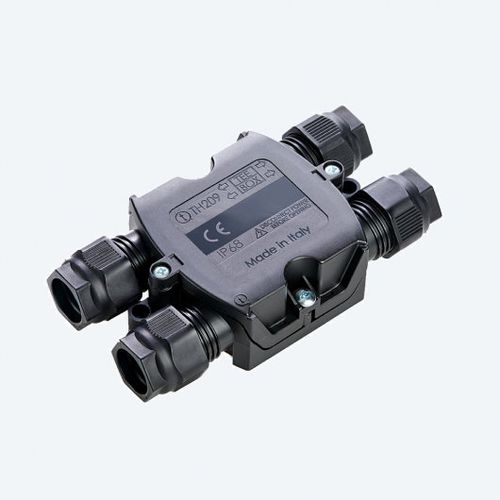

Boîte de dérivation à encastrer THP.209.A3A

IP68en plastiqueDC

INFORMATIONS GÉNÉRALES Type d'installation Raccord de joint (réutilisable/accessible) Configuration du produit Connecteur de jonction *Bornier inclus dans le kit Couleur Noir (composants en plastique) - Vert techno (composants en caoutchouc) Dimensions hors tout (mm) 121.0 x 64,5 x 28,0 DONNÉES ÉLECTRIQUES Nombre de câbles connectés 4 Schéma de câblage du circuit Puissance/Signal Courant nominal (AC/DC) 16A Tension nominale (AC/DC) 450V AC Nombre de pôles 3 Marquage L-N-E Terminaisons Vis de perçage *Borne à double connexion, la solution de perçage est idéale pour les câbles en PVC, Néoprène et FEP Terminaisons Filetage/Couple de serrage M3 - max. 1.0 Nm DONNÉES DE CONNEXION Section du conducteur multibrin sans embout MIN (mm²) 0.50 Section du conducteur multibrin sans embout MAX (mm²) 1.50 Types de câbles recommandés H05xxx/H07xxx Diamètre du câble MIN (mm) 7.00 Diamètre du câble MAX (mm) 13.50 Couple de serrage de l'écrou et du presse-étoupe 2.5 Nm CONDITIONS D'ENVIRONNEMENT Indice de protection IP IP68 *IP68 (5m/3h) Indice IK IK08 Brouillard salin Test de brouillard salin : EN60068-2-11:2000 Marquage T T 85°C
