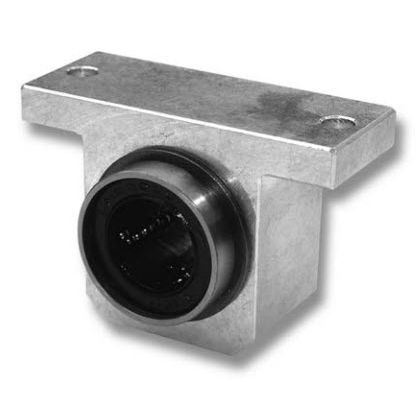

Support d'extrémité d'arbre

de découpeà axeen acier

Nous livrons des arbres de précision de diamètre métrique en acier, en acier chromé ou en acier inoxydable. Les dimensions habituelles sont généralement disponibles en stock dans une longueur de 3000 mm. Longueur jusqu'à max. 6000mm, des diamètres en pouces et des arbres creux sont disponibles sur demande. Nous coupons nos arbres de précision à la longueur souhaitée moyennant des frais de coupe supplémentaires. La coupe standard est ébavurée manuellement. Pour la combinaison avec des roulements à billes ou des paliers lisses, les faces avant de l'arbre de précision doivent être chanfreinées pour éviter d'endommager le roulement. L'usinage selon le dessin est également possible. Les arbres de précision sont fabriqués en tolérance h6 ou h7 avec une surface trempée par induction, rectifiée et polie. La profondeur de la trempe superficielle pour les différents types d'arbres est indiquée dans les tableaux des pages PW04 - PW07. La contrainte à l'intérieur du matériau créée par le processus de trempe améliore la résistance à la fatigue ainsi que la résistance à la fatigue de l'arbre en cas de flexion inverse. Le matériau du noyau reste souple et permet une bonne usinabilité. Combinés avec des roulements à billes ou des paliers lisses et des unités de logement linéaires, les arbres de précision peuvent être utilisés comme systèmes de guidage linéaire à prix raisonnable. Avantages prix raisonnable applications diverses utilisation universelle montage continu par broche et trou borgne des systèmes de guidage d'un prix très raisonnable peuvent être développés avec des roulements à billes ou des paliers lisses et des composants linéaires Applications systèmes de guidage linéaire à billes ou à paliers lisses comme arbre de guidage pour les systèmes de guidage à rouleaux (voir chapitre RO) pour le support et l'appui de pièces rotatives goupilles de verrouillage, goupilles de guidage, goupilles de centrage
