Guide linéaire à rouleaux LinRoL®

en acier inoxydableà rail en Vlarge

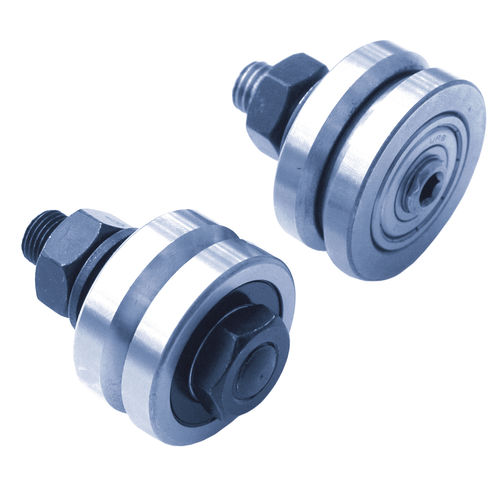

Le système LinRol est un système de guidage à rouleaux très précis, composé d'un rail de guidage double ou simple face, d'un rail d'écartement, de rouleaux de guidage centriques et excentriques ainsi que d'une plaque de support adaptée aux rails double face. Nous proposons un système à 90° avec des surfaces de guidage sur le rail et des galets dans un angle de 90° ainsi qu'un système à 70° avec des surfaces de guidage dans un angle de 70°. Le système à 90° est également disponible avec des rails et des galets en acier inoxydable. La surface de guidage en forme de V du rouleau crée un effet d'essuyage grâce aux différents rayons le long de l'inclinaison nettoyant la surface de guidage du rail des impuretés ou des dépôts de poussière. Les rails et les galets de guidage peuvent être combinés avec des rails et des galets de support pour créer des systèmes à roulement fixe et à roulement flottant. Avantages - haute précision - fonctionnement sans lubrification possible - Rouleaux de guidage étanches et lubrifiés à vie - Les rails peuvent être utilisés à sec, la lubrification améliore les caractéristiques de fonctionnement - système autonettoyant - couples élevés - charges élevées jusqu'à 3,5kN radial par rouleau - vitesse d'avance élevée (jusqu'à 1,5 m/sec) - faible résistance des rouleaux (faibles forces d'entraînement nécessaires) - montage continu des rails possible par le sol, joints de rail obliques - nombreuses combinaisons de rails et de rouleaux possibles - toutes les positions de montage sont possibles - vertical, horizontal, aérien... Avantages du système 90 - Rouleaux à 90° avec bague extérieure en une seule partie pour absorber des charges radiales plus élevées - Composants en acier inoxydable offrant une meilleure résistance à la corrosion pour une utilisation dans le vide, l'industrie alimentaire ou la technologie médicale Avantages du système à 70 - remplacement simple des roulements simples des rouleaux 70° avec boulon long -plus petite taille de conception BS-7012-1
