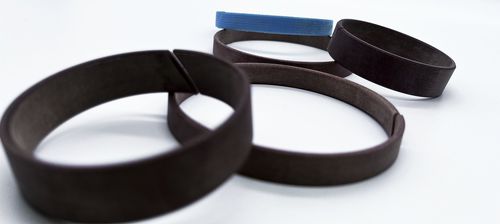

Anneau de guidage

Les segments de guidage hydrauliques sont des composants utilisés dans les systèmes hydrauliques ou pneumatiques pour assurer la précision et la stabilité des mouvements de translation et de rotation. Ils sont par conséquent très importants pour les systèmes d’étanchéité. Principalement utilisés dans les vérins, on peut les trouver dans des applications telles que les machines-outils, les presses, les robots, les équipements de levage et de manutention. La plupart des segments de guidage sont aujourd’hui non métalliques. Ils présentent ainsi un très bon coefficient de frottement et une bonne résistance à l’usure. Ils supportent également des mouvements angulaires. Les segments de guidage participent à l’optimisation des coûts d’exploitation grâce à une meilleure efficacité énergétique et une réduction des temps d’arrêt de la machine. Généralement assemblés dans une gorge fermée, ils sont faciles à installer et à remplacer. Recommandations Etat de surface de la tige : Ra < 0,4 μm Etat de surface du logement Flancs de gorge : Ra < 3.0 μm Fond de gorge : Ra < 1,6 μm Techné propose également des segments de guidage réalisés à partir de bande de guidage en rouleau. Ces segments sont fréquemment utilisés pour les dépannages.
