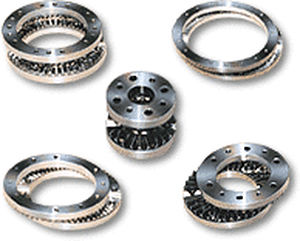

Engrenage cylindrique
à denture droiteen acierrectifié

engrenage cylindrique
engrenage cylindrique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
cylindrique
Denture
à denture droite
Matériau
en acier
Autres caractéristiques
rectifié, de précision, usiné

Description

Tous nos engrenages Hirth sont fabriqués dans un acier spécial au chrome-molybdène (série 41xx). Les engrenages sont ébauchés, recuits thermiquement, semi-finis avec un dégrossissage des dents Hirth et enfin détendus thermiquement. Ebauche des surfaces et trempe des dents Les diamètres et les faces sont ébauchés à l'aide de rectifieuses CNC Danobat et les dents sont trempées par induction pour obtenir une dureté superficielle HRc54 ±2. Rectification de finition des surfaces Les engrenages sont de nouveau rectifiés sur leurs faces, sur les diamètres intérieurs et extérieurs, à l'aide de rectifieuses Mägerle et Voumard. Rectification finale et inspection Les dents Hirth sont semi-finies, débloquées puis rebloquées pour une rectification finale d'une extrême précision sur de nouvelles rectifieuses CNC Mägerle. Les engrenages à facettes de type Hirth correspondants sont rectifiés parallèlement à 0,0005 mm près sur des rectifieuses Mägerle et inspectés sur des machines de mesure des coordonnées Zeiss. Verrouillage positif De nombreuses dents assurent un verrouillage rigide permettant d'appliquer d'importantes forces d'usinage aux engrenages Auto-centrage Tous nos engrenages sont autocentrés, ce qui permet d'obtenir un très faible battement axial et radial.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Techna-Tool Inc.
