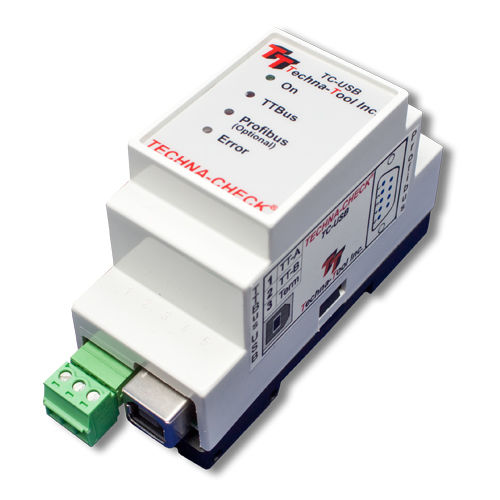

Appareil de surveillance de puissance TC series

de vibrationde mesurePROFIBUS

Le Techna-Check® modèle TC-USB est un système de surveillance d'outils conçu pour utiliser nos transducteurs de puissance de la série PWM-TTBUS afin de mesurer la puissance réelle sur une broche de machine ou un moteur d'axe. Il peut être utilisé sur des moteurs standard, des servomoteurs à courant alternatif et des entraînements à fréquence variable. Le Techna-Check détermine si un outil est cassé, émoussé ou manquant. Le système peut également s'interfacer avec un accéléromètre pour mesurer les vibrations d'une broche ou d'un dispositif de fixation et vérifier qu'elles se situent dans une plage donnée. - Interface USB pour une connexion simple et fiable à un PC - Surveille 1 à 128 outils ou processus de coupe par moteur - 1 à 20 moteurs peuvent être connectés à un seul dispositif TC-USB - Compatibilité Profibus en option - La configuration des paramètres se fait à l'aide du logiciel TTMON - Limites indépendantes pour la supervision de la rupture, de l'émoussage, de l'absence et de l'inactivité - Fonction d'enveloppement des courbes pour les limites - Limite de point de contact utilisée pour les machines à rectifier et à équilibrer Le TC-USB s'interface avec la commande de la machine en utilisant des E/S 24vdc ou Profibus. Une seule unité TC-USB peut surveiller jusqu'à 20 moteurs/machines différents et chaque machine peut avoir 128 outils ou chemins de coupe différents surveillés. La sélection de l'outil se fait à l'aide d'entrées binaires via le module I/O100T, qui sont généralement fournies par des codes M/Marco I/O ou en utilisant Profibus sans I/O100T. Une fois que l'on a demandé à l'unité de surveiller, le système mesure la puissance utilisée juste pour faire tourner la broche ; c'est ce qu'on appelle la consommation à vide (figure 1). Des limites hautes et basses peuvent être définies pour la consommation à vide afin de déterminer si une courroie s'est rompue ou si les roulements de la broche sont défectueux.
