Diviseur de fréquence DFD420

d'impulsionspour l'industrie

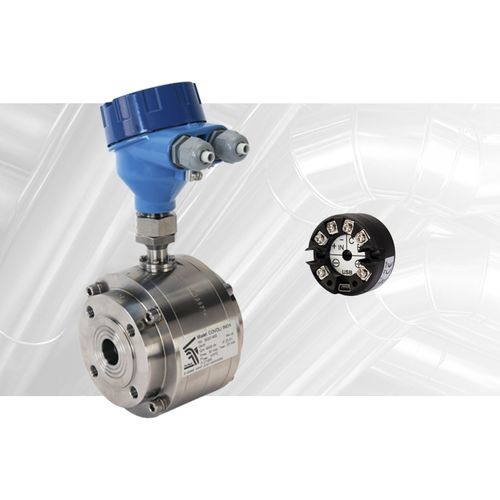

Le transmetteur de débit DFD420 est un convertisseur impulsion/courant qui s'adapte aux débitmètres à piston oscillant de la série Covol et aux débitmètres à turbine de la série TM de Tecfluid, ainsi qu'à d'autres transmetteurs d'impulsions sur le marché. Un convertisseur d'impulsions est un dispositif électronique utilisé pour convertir les impulsions reçues d'un capteur en un autre type de signal compatible avec d'autres dispositifs tels que les contrôleurs de débit. Dans notre cas, le DFD420 convertit les impulsions d'entrée d'un débitmètre en un signal de courant : Impulsions par unité de volume ou alarme de débit configurable sortie analogique 4-20 mA Le DFD420 possède deux sorties : sortie analogique 4-20 mA en boucle 2 fils, qui alimente également l'instrument, et une sortie optoisolée qui fournit des impulsions proportionnelles aux impulsions d'entrée ou à une alarme configurable. Pourquoi une sortie courant ? Pour fournir des informations sur le débit à un instrument doté d'une entrée 4-20 mA, par exemple, pour envoyer des informations par câble dans des environnements industriels. Pour ce faire, la fréquence des impulsions d'entrée (débit) est mesurée et convertie en un signal analogique proportionnel au débit et aux paramètres configurés à l'aide du logiciel Winsmeter DFD, dont nous parlerons plus loin. La sortie courant peut être connectée à n'importe quel appareil disposant d'une entrée courant compatible, les valeurs 4 et 20 mA étant programmables. Pourquoi une sortie impulsion ? Pour donner des informations sur la quantité de liquide qui passe à travers le débitmètre, c'est-à-dire le volume. Pour cela, le convertisseur DFD420 compte le nombre d'impulsions à son entrée et les divise par le facteur de division programmé par l'utilisateur. Elles deviennent ainsi une quantité confortable pour quantifier le volume (par exemple 1 impulsion / litre).
