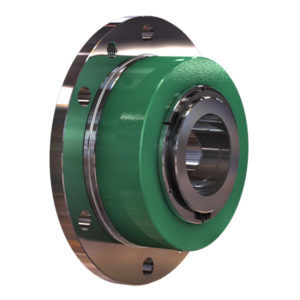

Accouplement rigide FKH series

par frictiond'arbrepour bride

La principale fonction d'un accouplement hydraulique à bride (appelé ci-après FKH) est la connexion sûre de deux arbres. Par exemple entre un arbre d'entraînement et un arbre de boîte de vitesses. Le FKH crée une connexion rigide et sans jeu entre les arbres. Ce type de connexion est principalement utilisé pour transmettre un couple, mais peut également absorber des moments de flexion. Le FKH se trouve dans le flux de puissance. Le montage s'effectue en poussant le FKH sur l'arbre et en le serrant ensuite avec le système hydraulique. En utilisant des surfaces coniques, le diamètre intérieur est réduit et la pression radiale est augmentée. Une fois le serrage terminé, le FKH est bloqué mécaniquement et la pression hydraulique est relâchée. Cette procédure simple rend le FKH adapté aux processus de serrage répétitifs. Avantages de la FKH : - moments de torsion et de flexion transmissibles élevés (coefficient de frottement élevé) - conception/adaptation spécifique à l'application - montage et ajustement faciles grâce à l'ajustement du jeu - une pression relativement basse (système fermé) - serrage et desserrage rapide - conception simple (cône simple) - courte durée d'installation - peut également être utilisé pour les arbres avec rainure de clavette (doit être rempli) - combinaison de différents diamètres d'arbres Pour un bon fonctionnement et pour obtenir un coefficient de frottement suffisamment élevé, les surfaces de contact entre l'arbre et le FKH doivent être exemptes de graisse, sèches et propres. Les surfaces fonctionnelles du FKH sont pourvues de lubrifiant départ usine.
