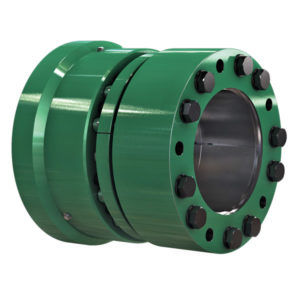

Accouplement d'arbre flexible WHS

sans jeuavec mesure de couplemanchon

La fonction principale d'un accouplement hydraulique d'arbre (WHS) est la connexion sûre et sans jeu de deux bouts d'arbre au moyen d'un engagement par friction. Par exemple, entre un arbre d'entrée et un arbre de sortie et principalement pour la transmission du couple. Les accouplements d'arbres se composent d'un manchon de raccordement et de deux systèmes de serrage externes. Ils ne sont pas séparables comme les assemblages par brides. Les systèmes de serrage externes créent une connexion sans jeu en pressant le manchon de raccordement sur les extrémités de l'arbre. Ils fournissent uniquement les forces nécessaires et ne transmettent eux-mêmes aucune force ou aucun couple. Le manchon de raccordement se trouve dans le flux de force, alors que les systèmes de serrage externes ne s'y trouvent pas. Le montage s'effectue en poussant le WHS sur les bouts d'arbre et en le serrant ensuite à l'aide du système hydraulique intégré. En utilisant des surfaces coniques, le diamètre intérieur est réduit et la pression radiale s'accumule. Une fois le serrage terminé, le WHS est bloqué mécaniquement et la pression hydraulique est libérée. Le WHS est adapté à des opérations de serrage répétées. Pour un fonctionnement parfait et pour obtenir un coefficient de frottement suffisamment élevé, les surfaces de contact aux extrémités des arbres doivent être exemptes de graisse, sèches et propres. Nos accouplements d'arbres sont livrés prêts à être installés. Les surfaces fonctionnelles des systèmes de serrage externes, ainsi que les filetages et les supports de tête des vis sont déjà lubrifiés en usine. Un groupe hydraulique approprié est nécessaire pour le montage. Les avantages du WHS : - couples transmissibles et forces axiales élevés - conception/adaptation spécifique à l'application - montage et ajustement faciles grâce à l'ajustement du jeu - pression relativement basse (système hydraulique fermé)
